Opus 2550 Hi-Fi
AEG (Radios) Allg.Elektricitäts-Ges.
- Country
- Germany
- Manufacturer / Brand
- AEG (Radios) Allg.Elektricitäts-Ges.
- Year
- 1965/1966
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 26047

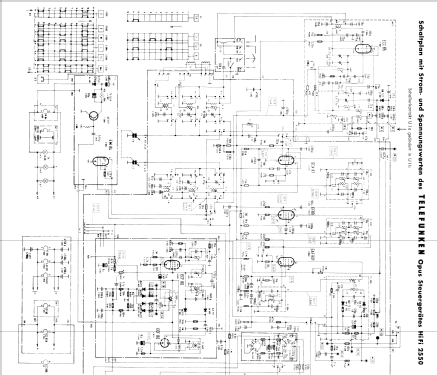

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 14
- Number of Transistors
- 1
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Details
- Hi-Fi equipment
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220; 240 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 16 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Opus 2550 Hi-Fi - AEG Radios Allg.Elektricitäts-
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 650 x 255 x 270 mm / 25.6 x 10 x 10.6 inch
- Notes
- Einige Diodentypen mehrfach vorhanden.
AEG Stereo-Steuergerät Opus 2550 Hi-Fi.
Stereo-NF-Verstärker mit 2 Endstufen je 8 W; Frequenzbereich: 40–20000 Hz; drehbare Ferrit-Antenne
Siehe auch Telefunken Opus 2550 Hi-Fi.
- Net weight (2.2 lb = 1 kg)
- 15 kg / 33 lb 0.6 oz (33.04 lb)
- External source of data
- erb
- Source of data
- Handbuch VDRG 1965/1966
- Mentioned in
- Handbuch Rundfunk Fernsehen Phono 1965/66 (RFP), Thiele
- Other Models
-
Here you find 844 models, 734 with images and 419 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Forum contributions about this model: AEG Radios Allg.: Opus 2550 Hi-Fi
Threads: 1 | Posts: 3
Bei meinem Opus arbeitet die Stereoanzeige nicht. Die Spannungsversorgung, Diode, Anzeigelampe und Kondensatoren sind gewechselt bzw. in Ordnung. Ich vermute, dass der PNP-Transistor AC117 defekt ist. Bei der Messung Emitter - Kollektor ergibt sich ein Wert von ca. 3,3KOhm, Kollektor-Emitter ist ca. 2,2KOhm.
Sollte der Transistor defekt sein, kann ich dann einen anderen PNP einsetzen, z.B. 2N2905 oder einen 2N 5416? Diese Typen habe ich in der Schublade, möchte aber kein Risiko eingehen, ob ich sie verwenden kann.
Für Ratschläge bedanke ich mich gerne.
Heinz LUCAS, 07.Oct.15
