• Country
• Germany

• Manufacturer / Brand
• AEG (Radios) Allg.Elektricitäts-Ges.

• Year
• 1958

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 272746

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 0

• Valves / Tubes
• unknown_Tube DG10-54

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Oszillograf O 14 - AEG Radios Allg.Elektricitäts-

• Shape
• Tablemodel, with any shape - general.

• Notes

• AEG Oszillograf O 14

  Schirmdurchmesser: 100 mm

  X-Ablenkfaktor: 31 V_ss/cm
  Y-Ablenkfaktor: 13,5 V_ss/cm
  Zeitablenkung: 10 Hz ... 250 kHz

  X-Verstärker
  Frequenz: 0 Hz ... 800 kHz

  Y-Verstärker
  Ablenkfaktor: 50 / 1000 mV_ss/cm
  Frequenz: 5 Hz ... 1 / 10 MHz
  Der Y-Verstärker ist von Schmalband, mit größerer Verstärkung, auf Breitband, mit kleinerer Verstärkung, umschaltbar.


• Mentioned in

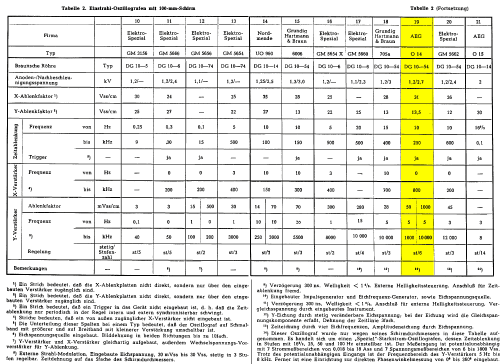

• Hilfsbuch für Katodenstrahl-Oszillografie, H. Richter, 3.Aufl., 1958

• Author
• Model page created by a member from D. See "Data change" for further contributors.
