• Country
• Germany

• Manufacturer / Brand
• AEG (Radios) Allg.Elektricitäts-Ges.

• Year
• 1957 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 258795

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 0

• Valves / Tubes
• unknown_Tube DG10-14

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC)

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Starkstrom-Oszillograph O 15 - AEG Radios Allg.Elektricitäts-

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Notes

• Starkstrom-Oszillograph, dessen Zeitablenkung in Stufen mit 16²/₃, 25, 50 und 100 Hz einstellbar ist. Der Messeingang ist potentialunabhängig mit 7 Strommessbereichen von 0,018 bis 18 A_ss und 7 Spannungsmessbereichen von 6 bis 1800 V_ss.
  Frequenzbereich 2 Hz ... 6000 Hz.
  Eine Einrichtung zur direkten Phasenwinkelmessung von 0° bis 360° ist ebenfalls eingebaut.

• Mentioned in

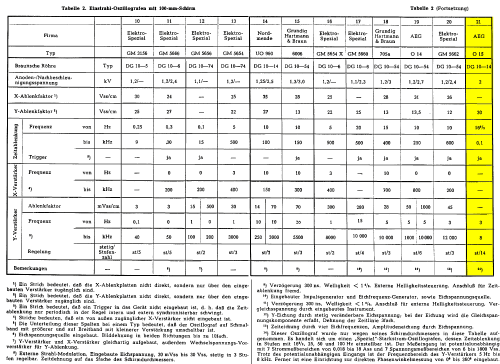

• Richter, Heinz, Hilfsbuch für die Katodenstrahloszillografie, 1958
