TV / FM / AM Stereo Radio Cassette Recorder HS-JL303

Aiwa Co. Ltd.; Tokyo

Data
Forum
Pictures
Collections

  • Year
  • 1984 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 328777

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Storage and/or dry batteries / 2 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: TV / FM / AM Stereo Radio Cassette Recorder HS-JL303 - Aiwa Co. Ltd.; Tokyo
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 80 x 110 x 30 mm / 3.1 x 4.3 x 1.2 inch
  • Notes

  • Aiwa TV/FM/AM Stereo Radio Cassette Recorder.

    Adapter for 2 AAA cells with connection for charger 2V 350 mA.

    Adapter for 2 pieces of AA batteries contains a 35 mm loudspeaker.

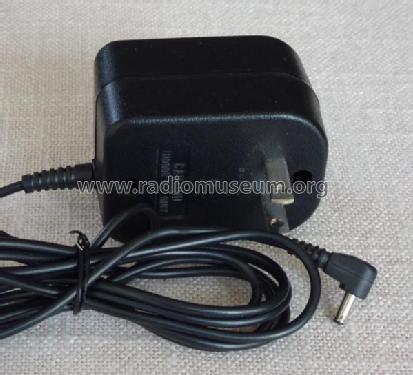

    Stereo microphone, headphones with remote part for operation, power supply unit for charging the lead battery with 2V and 470 mAh

    Gerät etwa 1984 gekauft. Hat einen 2V Bleiaccu als Versorgung.

    Zusätzlich zu MW und FA ist auch der Tonempfang von TV-Kanal 4-12 verfügbar.

    Weitere Ausstattungsteile:

    Adapter für 2 AAA Zellen mit Anschluss für Ladegerät 2V 350 mA.

    Adapter für 2 Stück AA Batterien enthält einen 35 mm Lautsprecher.

    Stereomikrophon, Kopfhörer mit Remoteteil zur Bedienung, Netzteil zum Laden des Bleiaccus mit 2V und 470 mAh. Diese Accus trocknen nach wenigen Jahren aus. Deshalb siehe bebilderten Reparaturbericht. Weiters eine Hülle mit Gürtelschlaufe.

    Das Gerät funktioniert nach mehr als 36 Jahren einwandfrei.





  • Net weight (2.2 lb = 1 kg)
  • 0.235 kg / 0 lb 8.3 oz (0.518 lb)
  • Price in first year of sale
  • 70.00 hfl
  • Author
  • Model page created by Rudolf Drabek. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model TV / FM / AM Stereo Radio Cassette Recorder is part of the collections of the following members.

 Forum

Forum contributions about this model: Aiwa Co. Ltd.; Tokyo: TV / FM / AM Stereo Radio Cassette Recorder HS-JL303

Threads: 1 | Posts: 1

Die Bleiaccus, in der Zwischenzeit waren es 2 Stück, sind nach einigen Jahren völlig ausgetrocknet.

In dem einen Bild sehen sie das ausgeräumte Gehäuse des Accus und die NI-MH Zellen. Die Kapazität ist nur 150 mAh statt der original 470 mAh. Es reicht aber für mehr als eine Stunde Wiedergabe. Der Netzteil liefert 2,64 V womit man die zwei Zellen in Serie ganz gut aufladen kann.

Die Originalhülle des alten Accus wurde wiederverwendet, sodass er wie das Original aussieht.

Das Gerät hat Dualcapstanantrieb ohne Riemen, was wohl der Grund für die noch gegebene Funktion darstellt.

Der auch damals geringe Preis ist auf den Dutyfreeshop in Amsterdam zurückzuführen.

Rudolf Drabek, 22.Apr.21
