Autotransistor automatic 621/6300
Akkord-Radio + Akkord Elektronik (Radios)
- Pays
- Allemagne
- Fabricant / Marque
- Akkord-Radio + Akkord Elektronik (Radios)
- Année
- 1963–1965
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 406
Anzeige 10/1963.
Werbung in Hobby-Heft 1963
Werbung in Hobby-Heft 1963
Werbung in Hobby-Heft 1963
aus Hobby -Heft 1964
Handbuch für Koffer- und Autoempfänger 1964
car radio della mia collezione
Poti, Schalter und Skalenlampe.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de transistors
- 12
- Principe général
- Super hétérodyne (en général); FI/IF 460/10700 kHz
- Circuits accordés
- 6 Circuits MA (AM) 12 Circuits MF (FM)
- Gammes d'ondes
- PO, GO et FM
- Tension / type courant
- Piles (rechargeables ou/et sèches) / 6; 12 / 4 × 1,5 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 8 cm = 3.1 inch
- Puissance de sortie
- 0.5 W (qualité inconnue)
- Matière
- Cuir / canvas / plastique mais autre matériel en dessous!
- De Radiomuseum.org
- Modèle: Autotransistor automatic 621/6300 - Akkord-Radio + Akkord
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 172 x 150 x 46 mm / 6.8 x 5.9 x 1.8 inch
- Remarques
-
Transportabler Autosuper für alle Wagentypen mit 6-V- oder 12-V-Autobatterie; nach Einschub in Verstärkerhalterung CV627/28 (113,- DM) Ausgangsleistung 4 W.
- Poids net
- 1 kg / 2 lb 3.2 oz (2.203 lb)
- Prix de mise sur le marché
- 308.00 DM
- Source
- Handbuch RFP 1963 / Radiokatalog Band 1, Ernst Erb
- Littérature
- Handbuch VDRG 1963/1964
- Schémathèque (1)
- Handbuch VDRG 1964/1965
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 202 modèles d'appareils, 182 avec des images et 140 avec des schémas.
Tous les appareils de Akkord-Radio + Akkord Elektronik (Radios)
Collections
Le modèle Autotransistor automatic fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Akkord-Radio +: Autotransistor automatic 621/6300
Discussions: 1 | Publications: 1
Das Radio sollte funktionieren, laut Verkäufer. UKW hat zwar tatsächlich Empfang, empfängt aber nicht besonders gut. LW und MW rauschen viel zu stark. Erst wird der Tastensatz verdächtigt. Dann sind ein paar Kondensatoren an krtischen Stellen dran, und der Zwerggleichrichter Gl3. Das Radio läuft etwas besser, aber nur manchmal, und manchmal wieder nicht. Der Lötkolben geht nochmals über die Anschlüsse und plötzlich ist der Empfang wieder laut und klar – nur um nach dem Umschalten auf UKW ganz zu verschwinden. Die Messwerte um die Transistoren 4 und 6 weichen ab, die von 4 ziemlich stark. In Momenten, wo Empfang da ist, ist die Abweichung an T4 viel geringer. Der Entscheid kommt nach langem Wursteln: T4 ersetzen durch einen AF127 aus dem Fundus! – LW und MW laufen sofort. Nur UKW ist jetzt tot, zu meinem übergrossen Ärger. Erst nach geraumer Zeit geht das Licht an: zum Entfernen des Transistors war es nötig, die Leitungen aus dem UKW-Baustein abzulöten – und der Elektronikmeister hat vergessen, sie nach dem Einbau des neuen Transistors wieder einzubauen…-*
Pièces jointes
- Wenn alle hinuntergefallenen Schrauben gefunden sind, hält es sich selber wieder zusammen (253 KB)

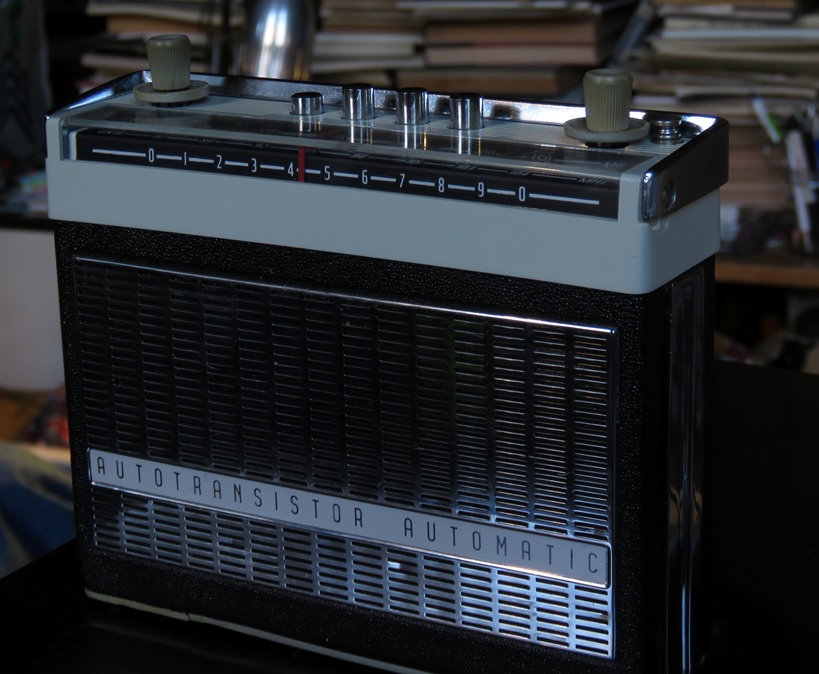

- Alle fehlenden Schrauben gefunden oder ersetzt (194 KB)
Bruce Cohen, 07.Apr.19
