Kessy Lux L 600/3700

Akkord-Radio + Akkord Elektronik (Radios)

Data
Forum
Pictures
Collections

  • Year
  • 1962/1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 394

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

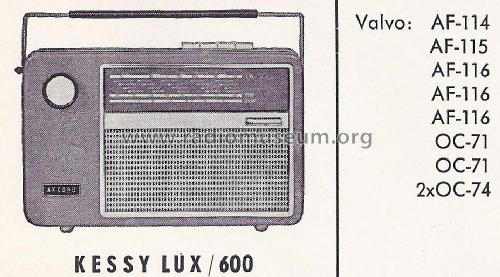

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 460/6750 kHz
  • Tuned circuits
  • 5 AM circuit(s)     12 FM circuit(s)

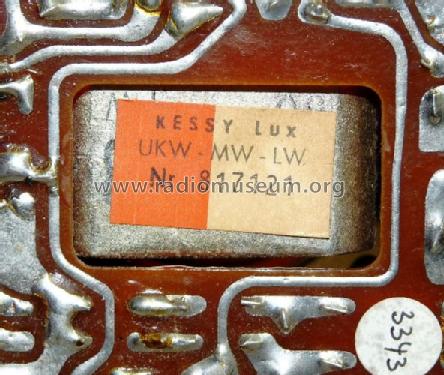

  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 2 × 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Power out
  • 0.8 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org

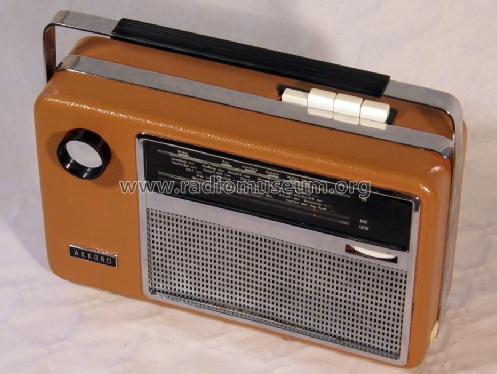

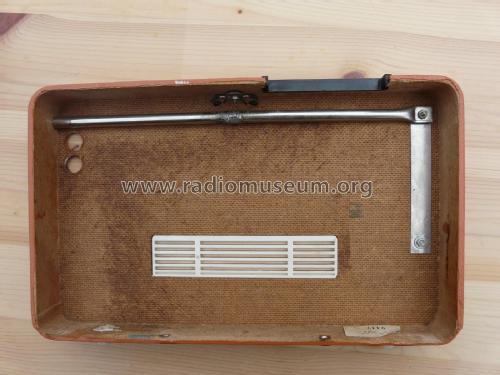

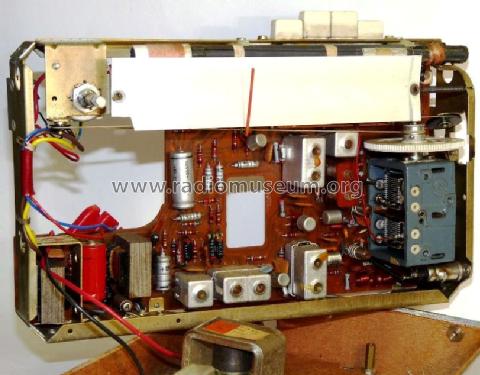

  • Model: Kessy Lux L 600/3700 - Akkord-Radio + Akkord
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 270 x 166 x 77 mm / 10.6 x 6.5 x 3 inch
  • Notes
  • Netzbetrieb mit separatem Netzteil möglich.
  • Net weight (2.2 lb = 1 kg)
  • 2.1 kg / 4 lb 10 oz (4.626 lb)
  • Price in first year of sale
  • 239.00 DM
  • Mentioned in
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Kessy Lux L is part of the collections of the following members.

 Forum

Forum contributions about this model: Akkord-Radio +: Kessy Lux L 600/3700

Threads: 2 | Posts: 7

Nach meiner Kenntnis handelt es sich bei diesem Modell zumindest Schaltungsmässig um den schon gelisteten Kessy Lux 602/4100.

Gerald Lippert, 14.06.2018

Gerald Lippert, 14.Jun.18

Weitere Posts (1) zu diesem Thema.

Wer kann mir-mit Dank im Voraus-helfen?

Bei einem ebay-erworbenem Kessy Lux L setzte kurz nach dem Einschalten der Empfang auf allen Wellenbereichen völlig aus.Ich konnte das Problem eindeutig auf den NF-Teil im Zusammenhang mit der Spannungsmessung zwischen den Messpunkten G und F wie folgt eingrenzen:

Gemessen : 0,48 V statt 1,25 V +/-50mV (Messung lt.Herstellervorgabe mit 8,1V     Versorgungsspannung) .Überprüfung R26 ergab 4,7k-entspricht dem aufgedrucktem Wert ( lt.Hersteller ist mit R26 -Werten im Bereich von 2,2k bis 6,8k die o.g.Stabilisierungsspannung von 1,25 V einstellbar).

Weiterhin wurden R31,33,36 und die Elkos C58,59,60 gleich mit überprüft =alles i.O.

Weil mir der Ersatz fehlt,konnte ich den Gleichrichter nicht durch bauteilgleichen Austausch direkt überprüfen.Ein willkürlicherAustausch gegen eine Si-Diode (1N4007) funktionierte nicht.

R26 gegen ein Poti getauscht und Veränderung der Stabilisierungsspannung beobachtet:ab ca. 0,8 V setzte der Empfang (noch verzerrt) ein und war bei Erreichen der 1,25 V  auf allen Bereichen m.E.voll da.Der entsprechende Widerstandswert am Poti betrug 0,85k!.Also R26 mit 0,9k eingebaut  -und Gerät läuft prächtig.Was mich aber letztlich doch nicht so recht wegen o.g. "Manipulation" des R26 befriedigt.

Ausgehend von meiner Annahme,daß die Fehlerursache im E25C5 liegen dürfte,ergeben sich für mich zwei wichtigeFragen .

Frage 1-für mich zum Lernen /besserem Technikverständnis :Wozu dient der E25C5   exakt in dieser Schaltung??

Frage 2:Der originale Selengleichrichter E25C5 ist offensichtlich nicht so leicht beschaffbar.Ist es möglich ,diesen durch einen noch gängigen Diodentyp zu ersetzen ?Wenn ja,welche Empfehlung ?

In guter,bewährter Hoffnung auf Ihre Hilfe-

 grüßt Klaus-Hartwig Müller

















Attachments

Klaus-Hartwig Müller, 29.Dec.10

Weitere Posts (6) zu diesem Thema.
