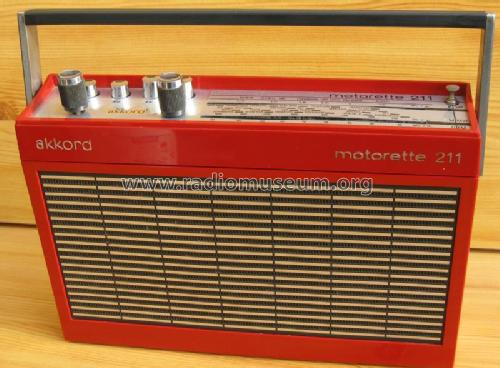

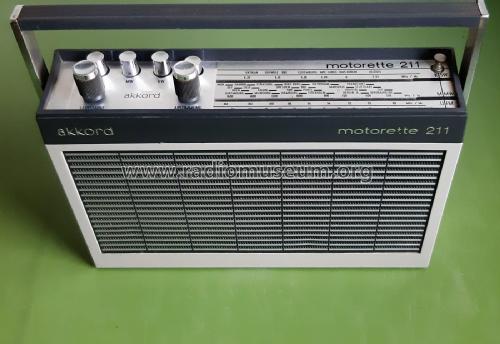

Motorette 211/7700

• Country
• Germany

• Manufacturer / Brand
• Akkord-Radio + Akkord Elektronik (Radios)

• Year
• 1968–1971

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 433

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• BF235 BF235 BF234 BF234 BF167 BF167 BF199 BC172 BSY51 AD161 AD162

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Power type and voltage
• Batteries / addl. power jack / 5 × 1,5 / 7,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 1 W (unknown quality)

• from Radiomuseum.org
• Model: Motorette 211/7700 - Akkord-Radio + Akkord

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 260 x 190 x 60 mm / 10.2 x 7.5 x 2.4 inch

• Notes

• Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie, dann Ausgangsleistung 4 W. Netzbetrieb mit zusätzlichem Netzteil möglich.

  Siehe auch das Modell Motorette 211 mit Lautsprecherblende aus Kunststoff.

  Zubehör:  Akkord Halterung 200 und Zusatzverstärker 201.

• Net weight (2.2 lb = 1 kg)
• 1.6 kg / 3 lb 8.4 oz (3.524 lb)

• Source of data
• Handbuch VDRG 1968/1969 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Handbuch VDRG 1970/1971
