Misuratore d'Uscita 1658

Allocchio Bacchini (Radialba); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1946 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 320644

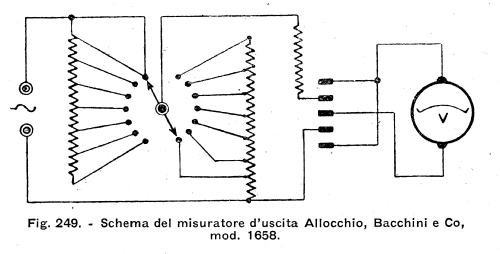

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Misuratore d'Uscita 1658 - Allocchio Bacchini Radialba;
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 100 x 70 x 145 mm / 3.9 x 2.8 x 5.7 inch
  • Notes

  • Voltmetro ad Audio Frequenza ad impedenza costante. Portate: 1,5 - 3 - 15 - 90 - 150 - 330. V Impedenza costante di 4000 Ω su tutte le portate salvo 1,5 V con impedenza di 2000 Ω.
    Misura tutte le frequenze udibili. Può essere applicata una potenza massima di 5 Watt.
    La descrizione dello strumento verticale indica la sua costruzione in Bachelite.

  • Net weight (2.2 lb = 1 kg)
  • 1 kg / 2 lb 3.2 oz (2.203 lb)
  • Mentioned in
  • -- Original prospect or advert (Notiziario di Radio Industria settembre 1946)
  • Literature/Schematics (1)
  • -- Original-techn. papers. (Strumenti per Radiotecnici D. E. Ravalico, editore Hoepli 1952 pagina 229)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
