• Pays
• Australie

• Fabricant / Marque
• Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

• Année
• 1931

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 164775

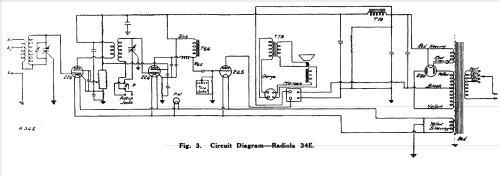

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• 224 224 245 280

• Principe général
• Récepteur TRF en général (avec ou sans réaction inconnu); 1 Etage(s) BF

• Circuits accordés
• 2 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 190-270 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Radiola 34E C77 [with 245 tube] - Amalgamated Wireless

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

• 4 Valve, AC Powered, Screen Grid TRF Receiver with Linear Power Detection and one stage of audio amplification.

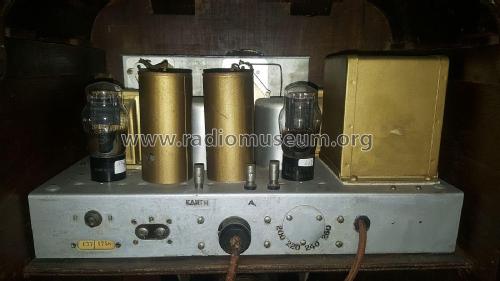

  Chassis:
  The chassis was available in two versions, this Model 34E C77 using a 245 Triode audio amplifier and Model 34E C84 replacing the 245 with a 247 Pentode and adding  an audio frequency compensating filter in the audio amplifier circuit.

  Cabinet:
  Consolette cabinet with a Walnut finish.

• Prix de mise sur le marché
• 29.50 Aus£

• Littérature
• - - Manufacturers Literature (AWA 34E Pamphlet.)

• Schémathèque (1)
• - - Manufacturers Literature (AWA Radiola service Instruction 1931)

• Auteur
• Modèle crée par Stuart Irwin. Voir les propositions de modification pour les contributeurs supplémentaires.
