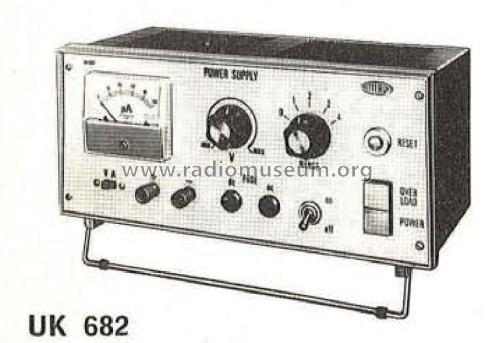

Alimentatore stabilizzato (Power supply) UK682

Amtron, (High-Kit, Amtroncraft); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1972
  • Category
  • Power supply/conditioner or battery or charger
  • Radiomuseum.org ID
  • 204020

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 5
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 50-60 Hz: 117-125; 220-240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Alimentatore stabilizzato UK682 - Amtron, High-Kit, Amtroncraft;
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 295 x 150 x 130 mm / 11.6 x 5.9 x 5.1 inch
  • Notes

  • Tensione di uscita: 4 ÷ 35 V CC in 4 portate:
    1): 4 ÷ 11 V
    2): 11 ÷ 20 V
    3): 20 ÷ 29 V
    4): 29 ÷ 35 V
    Corrente massima fornita in tutte le portate: 2,5 A
    Stabilizzazione di tensione: 3%
    Ondulazione residua(ripple): 1 mV
    Protezione contro sovraccarichi e cortocircuiti con relativo indicatore luminoso.

    Raddrizzatori impiegati: 5B1-W005
    Diodi impiegati: 2 × BAY45
    Zener impiegati: 1Z39T5, 1ZSA39
    SCR impiegato: 106A.

    Apparecchio in scatola di montaggio (kit) o preassemblato.

  • Literature/Schematics (1)
  • Amtron Catalogo Kit N.6
  • Literature/Schematics (2)
  • "CQ Elettronica", edizioni CD, numero 12 dicembre 1972
