Amplificatore Miniatura 5 W RMS UK195/A

Amtron, (High-Kit, Amtroncraft); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1974 ?
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 353987

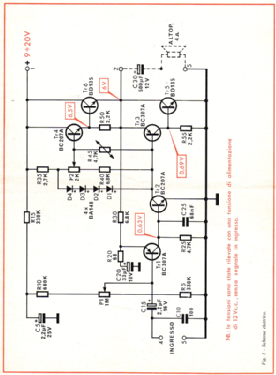

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC: 9-20 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Amplificatore Miniatura 5 W RMS UK195/A - Amtron, High-Kit, Amtroncraft;
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Notes

  • Amplificatore di bassa frequenza potente e fedele, avente dimensioni estremamente ridotte.
    Ampio campo di tensioni di ingresso e di resistenza di carico che ne permette l'uso in molti campi.
    Tensione di alimentazione: 9 ÷ 20 V DC.
    Sensibilità di ingresso: 20 ÷ 40 mV.
    Potenza di uscita con 9 ÷ 20 V: 0,36 ÷ 5 W RMS.
    Impedenza di ingresso: 150 kΩ.
    Impedenza di uscita: 4 ÷ 8 Ω.
    Costituisce una versione più potente del modello UK195.

  • Mentioned in
  • -- Original prospect or advert (Dal Catalogo originale Amtron Kit 74/75 numero 8.)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
