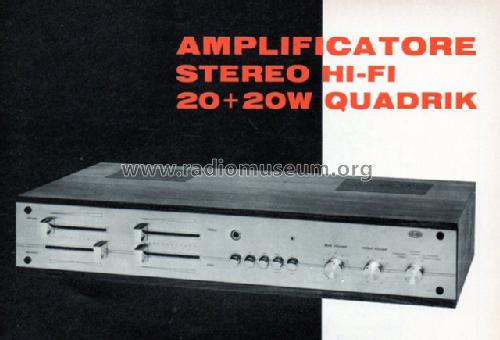

Amplificatore Stereo Hi-Fi 20+20W quadrik UK187

Amtron, (High-Kit, Amtroncraft); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1972
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 204053

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 27
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 117-125 & 220-240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 20 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Amplificatore Stereo Hi-Fi 20+20W quadrik UK187 - Amtron, High-Kit, Amtroncraft;
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 474 x 85 x 255 mm / 18.7 x 3.3 x 10 inch
  • Notes
  • Frequenza di rete: 50-60 Hz
    Risposta di frequenza: 10 Hz a 30.000 Hz +0 —3 dB
    Sensibilità di ingresso:
    - Magnetico 3 mV/47 kOhm
    - Ausiliario 70 mV/100 kOhm
    Linea:
    - ingresso 70 mV/100 kOhm
    - uscita 70 mV/4,7 kOhm
    Potenza d'uscita regime dinamico: 40 + 40 W
    Potenza d'uscita continua a 1.000 Hz: 20 + 20 W 1 % distorsione
    Impedenza d'uscita: 4
    Rapporto segnale/disturbo: 80 dB
    Transistori impiegati: 8 × BC109B, 2 × BC108B, 5 × BC107B, 2 × BC140, 2 × BC160, 5 × 2N3055, BCY79, BCY59, BC141
    Diodi impiegati: BAY45, BAY44
    Zener impiegati: BZY88C4V7, 1Z20T5, BZY88C15, BZY88C12
    Raddrizzatore a ponte impiegato: 5B1.

    UK187 nasce dall'unione del UK185 e UK180, venduto in kit al prezzo di 70.000 lire, distribuito dalla GBC MILANO.
  • Literature/Schematics (1)
  • Amtron Catalogo Kit N.6
  • Author
  • Model page created by Pasquale Baiocato. See "Data change" for further contributors.
