• Country
• Italy

• Manufacturer / Brand
• Amtron, (High-Kit, Amtroncraft); Milano

• Year
• 1971 ?

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 279077

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors
• MC1304 AC128

• Power type and voltage
• Direct Current supply (DC) / 9-30 Volt

• from Radiomuseum.org
• Model: Decodificatore stereo universale UK-250 - Amtron, High-Kit, Amtroncraft;

• Shape
• Chassis only or for «building in»

• Notes

• Questo decodificatore può essere collegato a qualsiasi fonte di alimentazione compresa fre 9 e 30 V, sostituendo soltanto due resistori. Mentre il suo ingresso può essere connesso alla presa stereo di un buon ricevitore FM o di un sintonizzatore, i terminali di uscita dovranno essere  collegati al canale di destra e a quello di sinistra di un amplificatore stereo.Tensione di alimentazione: da 9 a 30 Vcc; Corrente assorbita: 10 mA; Corrente lampada stereo: 50 mA; Distorsione massima per 200 mV: 0,5%; Amplificazione: 0,8 volte; Residuo 38 KHz in uscita: 5 mV; Impedenza di ingresso e di uscita: 15 Kohm circa; Separazione di canale: a 100 Hz 30 dB, a 1 KHz 35 dB, a 10 KHz 21 dB;  Cirquito integrato (30 transistori 10 diodi): MC1304P; Transistore impiegato: AC128.

• Literature/Schematics (1)

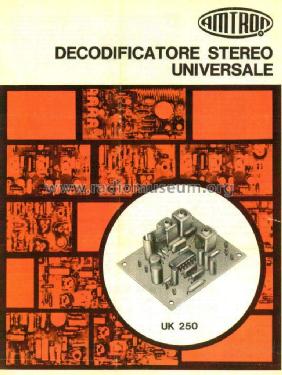

• Descrizione e specifiche di montaggio originali Amtron

• Literature/Schematics (2)
• Amtron Katalog 71/72

• Author
• Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
