Sintonizzatore AM High Kit UK 520 & UK 520 W

Amtron, (High-Kit, Amtroncraft); Milano

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1971
  • Categoría
  • Kit (Partes con instruciones) o Solo Instrucciones
  • Radiomuseum.org ID
  • 253135

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 3
  • Principio principal
  • Superheterodino en general
  • Número de circuitos sintonía
  • 5 Circuíto(s) AM
  • Gama de ondas
  • OM (onda media) solamente
  • Tensión de funcionamiento
  • Pilas / 1 x 9 Volt
  • Altavoz
  • - Este modelo usa amplificador externo de B.F.
  • Material
  • Printed Circuit Board
  • de Radiomuseum.org
  • Modelo: Sintonizzatore AM High Kit UK 520 & UK 520 W - Amtron, High-Kit, Amtroncraft;
  • Forma
  • Chasis (tambien de autoradio)
  • Anotaciones

  • Questo sintonizzatore in onde Medie, in unione all'amplificatore BF UK145 consente la realizzazione di un radioricevitore portatile.

    Sensibilità: 5µV
    Selettività in MF: 28 dB
    Banda passante in MF: 4 kHz
    Intensità di campo su tutta la gamma: 100 µV/m

    UK520 in scatola di montaggio; UK520W premontato

  • Mencionado en
  • Catalogo Amtron n. 6
  • Documentación / Esquemas (1)

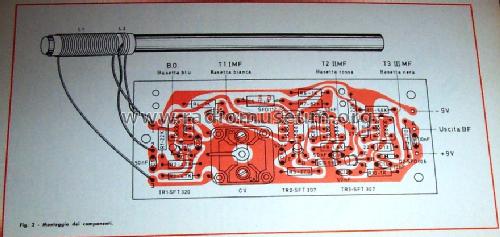

  • istruzioni e schemi originalee High Kit
  • Documentación / Esquemas (2)

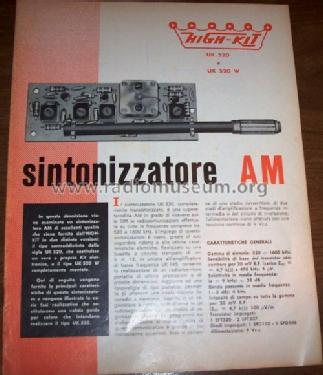

  • -- Original prospect or advert (Catalogo Amtron 1972/73)
  • Autor
  • Modelo creado por Giovanni Pugnaghi. Ver en "Modificar Ficha" los participantes posteriores.
