Trasmettitore per Barriera a Raggi Infrarossi UK 952

Amtron, (High-Kit, Amtroncraft); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1974 ?
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 337658

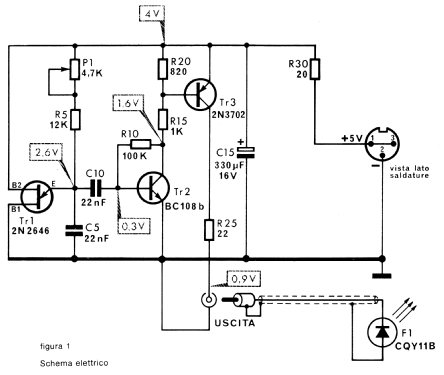

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 3
  • Main principle
  • Special principle (see notes)
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit. / CC: 5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Trasmettitore per Barriera a Raggi Infrarossi UK 952 - Amtron, High-Kit, Amtroncraft;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 77 x 42 x 33 mm / 3 x 1.7 x 1.3 inch
  • Notes

  • Questo trasmettitore è destinato a funzionare con il ricevitore a raggi infrarossi
    UK 957 formando con questo una barriera con una portata di circa 40 metri.
    Utilizza un diodo emettitore ad infrarossi CQY 11 B funzionante alla frequenza di 1.700 Hz.

  • Mentioned in
  • CQ Elettronica, edizioni CD, numero 10 ottobre 1974.
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
