Watt-Meter - Wattmetro PER B.F. UK 445
Amtron, (High-Kit, Amtroncraft); Milano
- Country
- Italy
- Manufacturer / Brand
- Amtron, (High-Kit, Amtroncraft); Milano
- Year
- 1971 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 244128
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- No Power needed
- Loudspeaker
- - - No sound reproduction output.
- Material
- Various materials
- from Radiomuseum.org
- Model: Watt-Meter - Wattmetro PER B.F. UK 445 - Amtron, High-Kit, Amtroncraft;
- Shape
- Chassis only or for «building in»
- Dimensions (WHD)
- 175 x 135 x 58 mm / 6.9 x 5.3 x 2.3 inch
- Notes
-

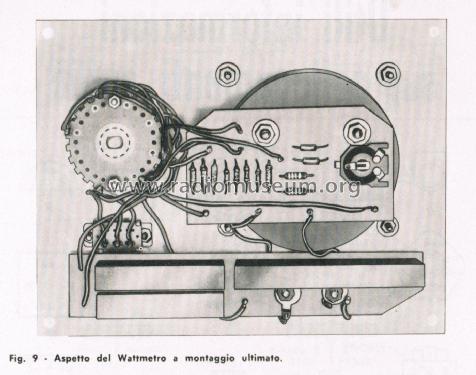

Questo strumento indica istantaneamentwe il livello d'uscita in watt di un'apparecchiatura sotto prova senza bisogno di adoperare resistori di carico. Tutte le letture sono rilevate direttamente dalla scala graduata in watt di un microamperometro. I resistori di carico 4 - 8 - 16 ohm del tipo non induttivo, sono inseribili con un commutatore posto sul pannello frontale. Lo strumento può essere predisposto per tre carichi esterni EXT 4-8-16 ohm. L'effetto della frequenza è trascurabile fra 10 e 250 kHz. Potenze misurate: 5 mV e 15 W - Portate: 1,5 W e 15 W f.s. - Scala tarata in dB: -20 a + 2 dB - Strumento: microamperometro 100 uA f.s. - Diodi impiegati 2x AA119.
- Mentioned in
- Catalogo Amtron n. 6
- Literature/Schematics (1)
- Amtron Katalog 71/72
- Author
- Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
