• Country
• Germany

• Manufacturer / Brand
• Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)

• Year
• 1952 ?

• Category
• RF (Radio Frequency-) Amplifier

• Radiomuseum.org ID
• 105864

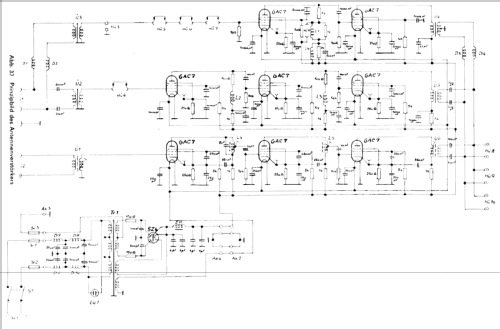

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 9

• Valves / Tubes
• 6AC7 6AC7 6AC7 6AC7 6AC7 6AC7 6AC7 6AC7 5Z4

• Main principle
• Radio Frequency Amplification only

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Gemeinschafts-Antennenverstärker 9E01 - Messgerätewerk Zwönitz, VEB;

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 360 x 490 x 190 mm / 14.2 x 19.3 x 7.5 inch

• Notes

• Alternative Bestückung: 8× OSW2190, OSW3107.
  Gemeinschaftsantennenverstärker für 10-50 Teilnehmer. 3 Kanäle: 150-1800 kHz, 5,5-20 MHz, 85-110 MHz, bis 30 dB Verstärkung, Saug- und Sperrkreise zusätzlich montierbar. 3 Ausgänge. Verschließbares Stahlblechgehäuse für Wandmontage.

  Entwickelt im Funkwerk Leipzig, möglich ist auch dort Beginn der Fertigung (Messebericht 1952).  Produktion dann aber zum Messgerätewerk Zwönitz verlagert.
  Siehe auch dort bei weiterentwickeltem Modell  1186.2 - AV-846.

• Net weight (2.2 lb = 1 kg)
• 16 kg / 35 lb 3.9 oz (35.242 lb)

• Mentioned in

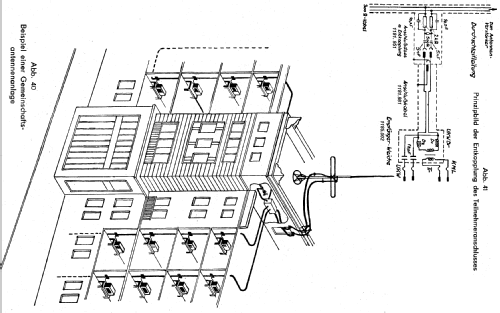

• RFT-Bauanleitung Gemeinschafts-Antennenanlagen 1954

• Literature/Schematics (1)

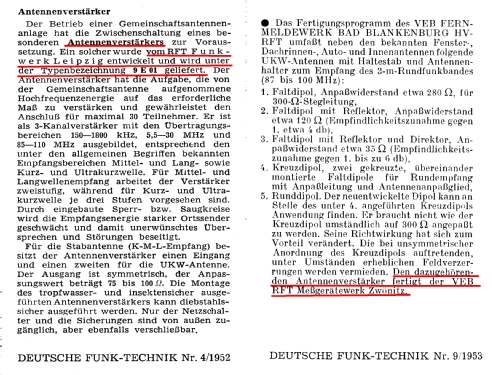

• Deutsche Funk-Technik (Deutsche Funktechnik) [DDR] (1952 H.4; 1953 H.9)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
