• Country
• Germany

• Manufacturer / Brand
• Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

• Year
• 1984 ?

• Category
• Miscellaneous (Other, Various) - see notes

• Radiomuseum.org ID
• 251299

• • Brand: VEB Antennenwerke Bad Blankenburg; Bad B.

Click on the schematic thumbnail to request the schematic as a free document.

• Main principle
• RF-Circuit or wave trap (separate, can also be an antenna with amp.)

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org

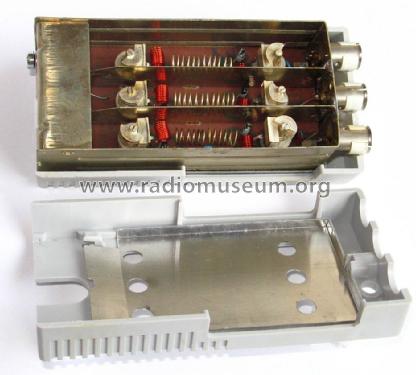

• Model: Kanal-Selektiv-Weiche 3053 - Antennenwerke Bad Blankenburg

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 60 x 124 x 35 mm / 2.4 x 4.9 x 1.4 inch

• Notes

• Zur selektiven und rückwirkungsfreien Zusammenschaltung von maximal drei Empfangsantennen im Band III (174...230 MHz) auf eine Antennenzuleitung in Antennenanlagen. Kanalabstand min. ein Kanal. Abstimmbar je Antennenzweig (A, B, C) von außen an zwei Trimmern mittels aufsteckbaren Einstellrädchen. Eingang B ist für Gleichstromversorgung eines Vorverstärkers durchlässig, die beiden anderen Eingänge A und C können mittels Kontaktschrauben durchgängig geschaltet werden bei Bedarf.

  Wandmontage im Inneren von Gebäuden, Anschlüsse über 60-Ω-Koaxialsteckverbindungen.

• Net weight (2.2 lb = 1 kg)
• 0.2 kg / 0 lb 7 oz (0.441 lb)

• Price in first year of sale
• 120.00 Mark

• Mentioned in
• - - Manufacturers Literature (Beschreibung mit Montageanleitung)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
