• Country
• Germany

• Manufacturer / Brand
• Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

• Year
• 1986

• Category
• Antenna (Aerial) or Coupler

• Radiomuseum.org ID
• 251548

• • Brand: VEB Antennenwerke Bad Blankenburg; Bad B.

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org
• Model: Fernseh-Zimmerantenne 4140 Merkur - Antennenwerke Bad Blankenburg

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 720 x 215 x 270 mm / 28.3 x 8.5 x 10.6 inch

• Notes

• Fernseh-Zimmerantenne für TV-Band III...V mit Verstärker. Gewinn VHF 16 dB, UHF 14 dB. Anschlusskabel 75 Ω. In verschiedenen Ebenen dreh- und schwenkbare Elemente.

  Modell 4130 gleiches Aussehen aber ohne Verstärker.

  Karton der OVP 375x290x87 mm³ (BHT) enthält die unmontierten Einzelteile.

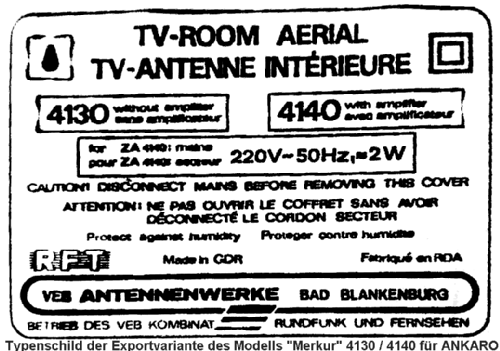

  Exportvariante für "Ankaro" mit entsprechendem Logo auf dem Gehäuse und englisch/französischem Typenschild bekannt.

• Net weight (2.2 lb = 1 kg)
• 0.7 kg / 1 lb 8.7 oz (1.542 lb)

• Price in first year of sale
• 165.00 Mark

• Mentioned in
• -- Original prospect or advert (Messekatalog 1987)

• Literature/Schematics (1)
• -- Original prospect or advert (Sortimentskatalog Elektroakustik (DDR, 1987))

• Literature/Schematics (2)
• - - Manufacturers Literature (Montageanleitung)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
