Wide Range Monitor AR-1500(D)
AOR Ltd., Tokyo
- Country
- Japan
- Manufacturer / Brand
- AOR Ltd., Tokyo
- Year
- 1991 ?
- Category
- Amateur-Receiver (amateur bands, may include broadcast bands)
- Radiomuseum.org ID
- 307216
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- PLL, Phase-locked loop
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Batteries / addl. power jack / 4,8 - 6 / 11 - 18 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 2 inch = 5.1 cm
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

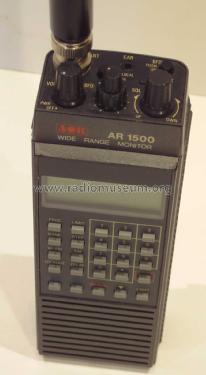

- Model: Wide Range Monitor AR-1500 - AOR Ltd., Tokyo
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 55 x 152 x 40 mm / 2.2 x 6 x 1.6 inch
- Notes
-
Extern voltages 11 - 18 volts DC
500 kHz - 1300 MHz, AM, FM, FM wide, SSB
1000 preset channels.
Die Ausführung AR-1500D ist eine modifizierte Version, wobei der Discriminator-Ausgang des FM-narrow chips mittels 2 Drähten in den Akku-Raum herausgeführt wurde um digitale Modi zu dekodieren.
- Net weight (2.2 lb = 1 kg)
- 0.360 kg / 0 lb 12.7 oz (0.793 lb)
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Ottmar Rollmann. See "Data change" for further contributors.
