- Country
- Germany
- Manufacturer / Brand
- ARLT Radio Elektronik (Walter Arlt); nach 1945; Berlin, Stuttgart, Düsseldorf
- Year
- 1962–1965 ?
- Category
- Kit (Parts plus instruction) or building instructions only
- Radiomuseum.org ID
- 92780
Abbildung aus Arlt-Katalog 1963/64

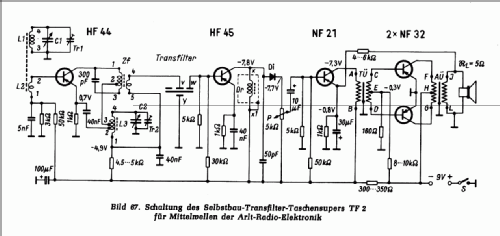

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 5
- Main principle
- Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)
- Tuned circuits
- 5 AM circuit(s)
- Wave bands
- Broadcast only (MW).
- Power type and voltage
- Dry Batteries / 9 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4 cm = 1.6 inch
- Power out
- 0.1 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: TF2 - ARLT Radio Elektronik Walter
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Notes
-
Super mit 2 abstimmbaren, einem festen Kreis(Bandfilter) und einem keramischen (Doppel-)Filter, in der Orig.-Beschreibung "Transfilter" genannt. Wenn der Serien-C zum Emitter-Widerstand des ZF-Transistors durch ein einfachen keramischen Filter (455 kHz) getauscht wird, wird die Selektivität weiter erhöht.
Die verwendeten Transistoren sind selektierte Typen zweiter Wahl von TeKaDe; in dem Schema werden diese mit HF44, HF45, NF21 und 2 x NF 32 angegeben.
Das verwendete Gehäuse erinnert an den Siemens T1 von 1959.
- Net weight (2.2 lb = 1 kg)
- 0.2 kg / 0 lb 7 oz (0.441 lb)
- Price in first year of sale
- 60.00 DM
- Mentioned in
- Arlt-Katalog 1964
- Literature/Schematics (1)
- Sutaner, H., Reiseempfänger mit Transistoren, 1963
- Literature/Schematics (2)
- Arlt -Katalog 1962
- Author
- Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
