• Country
• Germany

• Manufacturer / Brand
• Arlt & Co. (Walter Arlt), vor 1945; Berlin

• Year
• 1936

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 269981

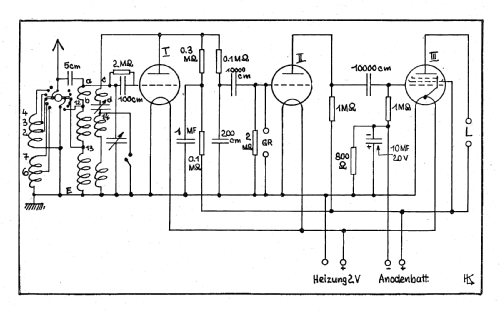

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• KC1_4pin KC1_4pin KL1_5pin

• Main principle
• TRF with regeneration

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Storage and/or dry batteries / 2 or 4 & ? Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org
• Model: Widerstandsdreier [Batteriebetrieb] - Arlt & Co. Walter Arlt, vor 19

• Shape
• Chassis only or for «building in»

• Notes

• Arlt bietet mit der Bauplan Nr. 103 einen vollständigen Bausatz zum Selbstbau an. Statt der K-Röhren mit 2V Heizspannung können auch RE-Röhren mit 4V Heizspannung eingesetzt werden.

  Dann: RE084, RE034 und RES164. Die Höhe der Anodenspannung wird im Bauplan nicht angegeben.

• Mentioned in
• - - Manufacturers Literature (Arlt Bauplan Nr. 103, 1936)

• Author
• Model page created by Manfred Rauschen. See "Data change" for further contributors.
