SE540-16-06-2

ASC; Hösbach und Aschaffenburg

Data
Forum
Pictures
Collections

  • Year
  • 1992 ?
  • Category
  • Telephony - wire and wireless
  • Radiomuseum.org ID
  • 254992

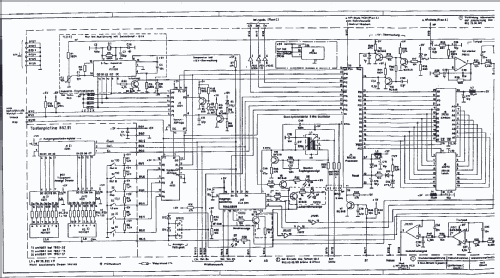

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Transceiver; ZF/IF 21400 kHz
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Batteries / addl. power jack / 13,2 DC Volt
  • Loudspeaker
  • - For headphones or amp.
  • Power out
  • 3 W (undistorted)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: SE540-16-06-2 - ASC; Hösbach und Aschaffenburg
  • Dimensions (WHD)
  • 168 x 45 x 170 mm / 6.6 x 1.8 x 6.7 inch
  • Notes

  • Das Sprechfunkgerät SE540-16 dient zur Übertragung von Sprache, Ruftönen und Daten im Frequenzbereich 146-174 MHz. Es arbeitet in der Betriebsart simplex auf 1 oder 2 Frequenzen und kann sowohl mobil als auch ortsfest eingesetzt werden.



  • Net weight (2.2 lb = 1 kg)
  • 1 kg / 2 lb 3.2 oz (2.203 lb)

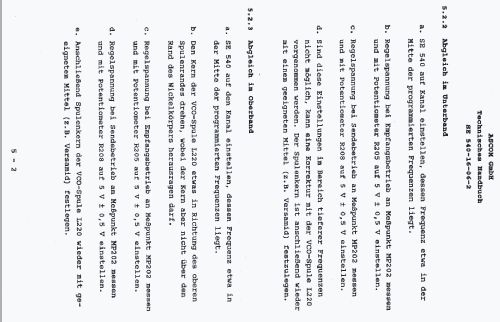

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Rudolf Müller. See "Data change" for further contributors.
