Miniscript M40

Assmann, W., GmbH; Bad Homburg

Data
Forum
Pictures
Collections

  • Year
  • 1977 ?
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 220314

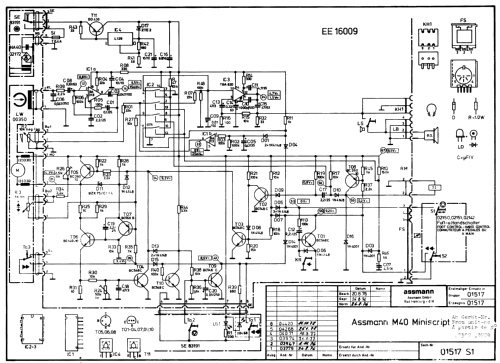

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 11
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Special Tape or Cassette-Format
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC 11-15 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Special material, described in the notes.
  • from Radiomuseum.org
  • Model: Miniscript M40 - Assmann, W., GmbH; Bad Homburg
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 215 x 40 x 135 mm / 8.5 x 1.6 x 5.3 inch
  • Notes
  • Das Assmann M40 miniscript dient zum Abhören von Minicassetten. Zur Stromversorgung ist das Stecker-Netzteil NA40 notwendig, das eine ungeregelte Gleichspannung von 11 bis 15V liefert. Engebauter Lautsprecher. Anschluß von einem Kopfhörer ist möglich. Die Funktionen Start, Stop und Rücklauf werden mit dem Fuß- bzw. Handschalter (FS131, HS30) gesteuert. Das Gehäuse besteht aus Metall und Kunststoff.
    Technische Daten: Mittlere Bandgeschwindigkeit 4cm/sec (regulierbar um +15...-15%) / Rücklaufgeschwindigkeit 4-, 10- und 12-fach.
    Transistortypen jeweils einmal gelistet.
  • Net weight (2.2 lb = 1 kg)
  • 0.6 kg / 1 lb 5.1 oz (1.322 lb)
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Günter Kudicke. See "Data change" for further contributors.
