Taschendiktiergerät MC4
Assmann, W., GmbH; Bad Homburg
- Country
- Germany
- Manufacturer / Brand
- Assmann, W., GmbH; Bad Homburg
- Year
- 1980 ?
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 217523

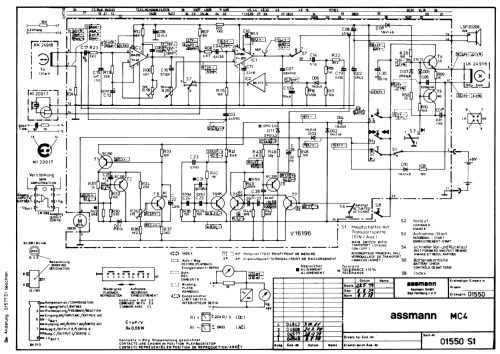

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Semiconductors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Special Tape or Cassette-Format
- Power type and voltage
- Dry Batteries / 9 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4 cm = 1.6 inch
- Power out
- 0.2 W (unknown quality)
- from Radiomuseum.org
- Model: Taschendiktiergerät MC4 - Assmann, W., GmbH; Bad Homburg
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 130 x 20 x 52 mm / 5.1 x 0.8 x 2 inch
- Notes
- Das Taschendiktiergerät Assmann MC4 war einst mit das kleinste und leichteste Diktiergerät für Minicassette im Assmann-Verbundsystem. Es war mit hohem Bedienungskomfort ausgerüstet wie: perfekte Einhandbedienung (für Links- und Rechtshänder / Aufnahme-Schnellstart-Taste / sekundenschneller Wechsel der Minicassette / akustisches Signal bei Bandende bei normalem Vorlauf (Aufn.) / ausgezeichnete Wiedergabequalität durch autom. Lautstärkeregelung bei Diktataufnahme / Mikrofon und Lautsprecher getrennt / beschleunigter Rück-und Vorlauf möglich / akustische Kontrolle des Batteriezustandes (Aufn.) / Schalter für elektrische und mechanische Transportsicherung / Möglichkeit für Schnell-Löschung bei Rücklauf / elektronische Motorabschaltung bei Bandende / große Dynamik durch HF-Löschung und HF-Vormagnetisierung / Indexmarkierung. Technische Daten: Minicassette 2x15min, Stromversorgung 9V Batterie/Akku, Bandgeschwindigkeit 4cm/s, schneller Vorlauf 2-fache und schneller Rücklauf 10-fache Aufnahmegeschwindigkeit, Kondensatormikrofon (Electret).
- Net weight (2.2 lb = 1 kg)
- 0.220 kg / 0 lb 7.8 oz (0.485 lb)
- Source of data
- - - Manufacturers Literature
- Author
- Model page created by Günter Kudicke. See "Data change" for further contributors.
