• Country
• Germany

• Manufacturer / Brand
• Assmann, W., GmbH; Bad Homburg

• Year
• 1981 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 218633

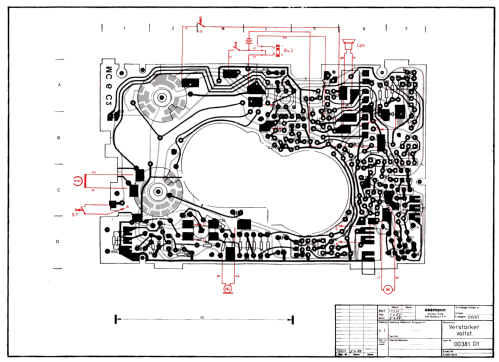

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 18

• Semiconductors
• 2SA1115 2SB175 2SC1310 2SC2603 2SD1012 CX184

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Special Tape or Cassette-Format

• Power type and voltage
• Dry Batteries / 2 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch

• Power out
• 0.2 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Taschendiktiergerät MC6 - 01583 - Assmann, W., GmbH; Bad Homburg

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 65 x 130 x 19 mm / 2.6 x 5.1 x 0.7 inch

• Notes
• Das Taschendiktiergerät Assmann MC6 ist ein kleines und leichtes Diktiergerät für Minikassette. Es ist mit hohem Bedienungskomfort ausgerüstet, dessen Merkmale sind:
  Einhandbedienung / sekundenschneller Wechsel der Minikassette / akustisches Signal bei Bandende im normalen Vorlauf / automatische Lautstärkeregelung bei Aufnahme / Mikrofon und Lautsprecher getrennt / zusätzlicher beschleunigter Vorlauf / optische Kontrolle des Batteriezustandes / Feststellknopf als Transportsperre / elektronische Motorabschaltung bei Bandende / HF-Vormagnetisierung / Taste für Indexmarkierung.

  Technische Daten: Tonträger Minikassette, Tonträgergeschwindigkeit 4cm/s, Löschung Permanentmagnet, Vormagnetisierung 34kHz, Rücklauf ca. 8-fache Vorlaufgeschwindigkeit, schneller Vorlauf ca. 2-fach, Stromversorgung 2x 1,5V Mignon.

• Net weight (2.2 lb = 1 kg)
• 0.2 kg / 0 lb 7 oz (0.441 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Günter Kudicke. See "Data change" for further contributors.
