- Country
- Italy
- Manufacturer / Brand
- Autovox SPA; Roma
- Year
- 1966 ??
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 342080
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 13
- Valves / Tubes
- EF183 EF183 EF184 PCL84 PCL86 ECC83 PCF80 ECC82 PCL85 PL36 PY81 DY86 19AMP4 or 23BEP4
- Main principle
- Superheterodyne (common)
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Power type and voltage
- Alternating Current supply (AC) / ±7 V: 110; 125; 140; 160; 220; 260 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- from Radiomuseum.org
- Model: 574 - Autovox SPA; Roma
- Notes
-
Televisore in B/N con VHF e UHF. Lo stesso circuito veniva usato per costruire l'apparecchio con il cinescopio da 19 o 23 pollici.

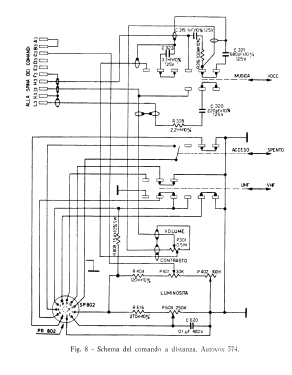

Lo schema allegato non riporta i circuiti dei sintonizzatori VHF e UHF, ma indica le 2 spine di collegamento del telecomando a filo che aveva le seguenti funzioni:
Accensione - spegnimento del televisore
Regolazione del volume audio, del contrasto e della luminosità
Cambio da VHF a UHF. Questo ci indica chiaramente che il televisore era dotato sia di VHF che di UHF.
- Mentioned in
- -- Schematic (“Televisori Commerciali”, E. Costa, U. Hoepli editore, 1966.)
- Author
- Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
