Autoradio CR 2021

Autovox SPA; Roma

Data
Forum
Pictures
Collections

  • Year
  • 1969
  • Category
  • Car Radio, perhaps also + sound player/recorder
  • Radiomuseum.org ID
  • 348552

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 22
  • Main principle
  • Superhet with RF-stage; ZF/IF 10700/455 kHz
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Autoradio CR 2021 - Autovox SPA; Roma
  • Shape
  • Chassis only or for «building in»
  • Notes

  • Autoradio appositamente costruita per quella che è stata la più grandiosa autovettura costruita dalla Fiat: La 130 Berlina.
    Gruppo comandi sulla plancia, il resto sul fianchetto anteriore destro della vettura.
    Completamente transistorizzata con sintonia a Varicap. Commutazione delle gamme d'onda, Onde Medie divise in due gamme e Modulazione di Frequenza ottenuta elettronicamente mediante Diodi di commutazione. Il ricevitore è dotato di due circuiti integrati denominati Autovox 7 e 8 per la ricerca automatica delle stazioni in modo silenzioso. Anche per l'indicazione della sintonia è stato adottato un sistema elettrico.

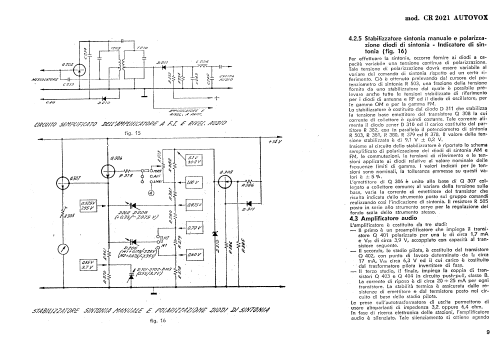

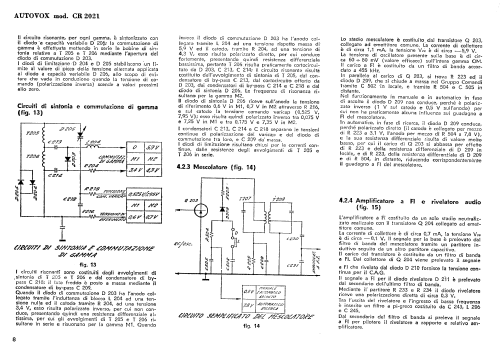

    Considerando le innumerevoli particolarità adottate ho inserito le scansioni di tutte le istruzioni per un totale di 10 pagine che Vi invito a leggere.
    Dotata di 22 Transistor, 21 Diodi, 3 Diodi Varicap e 3 Diodi Zener.
    Tutti i semiconduttori sono elencati uno per tipo.

  • Mentioned in
  • -- Schematic (Schemario Radio Autoradio Mangianastri edizioni "Il Rostro" marzo 1971.)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
