Uhrensuper WUR8651 Best.Nr. 111/13

Neckermann-Versand KG; Frankfurt a.M.

Data
Forum
Pictures
Collections

  • Year
  • 1954–1956
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 30954
    • Brand: Twen Tone

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 50 Hz, 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch
  • Power out
  • 2.5 W (unknown quality)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Uhrensuper WUR8651 Best.Nr. 111/13 - Neckermann-Versand KG;
  • Shape
  • Tablemodel with Clock ((Alarm-) Clock Radio).
  • Dimensions (WHD)
  • 360 x 180 x 160 mm / 14.2 x 7.1 x 6.3 inch
  • Notes

  • Erstmals erscheint der Uhrensuper WUR8651 mit Bestellnummer 111/13 im Neckermann Katalog ab 1.9.1954. Er kostete ursprünglich DM 196.- Im Katalog 1955/56 wurde der Preis auf DM 179,- reduziert.

    Die eingebaute Uhr kann auch als Schaltuhr für Beleuchtungslampen oder andere elektrische Geräte (bis 300 W) genutzt werden. Diese werden an einer Steckdose hinten am Chassis angeschlossen und erhalten ihren Strom über eine separate Feinsicherung (F 4 A).

    Gerät ist gemäss Katalog und Bedienungsanleitung nur für Betrieb mit 220V Netzspannung vorgesehen, auch wenn eine Umschaltplatte für andere Spannungen am Chassis angebracht ist.

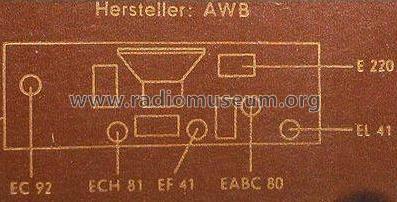

    Hersteller: AWB (Apparate-Werk Bayern) für Neckermann Versand KG, Frankfurt/M.

    Siehe auch Neckermann Kleinsuper WR8651 111/12 ohne Uhr.

    Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

  • Net weight (2.2 lb = 1 kg)
  • 4.5 kg / 9 lb 14.6 oz (9.912 lb)
  • Price in first year of sale
  • 196.00 DM
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • Neckermann-Katalog (1955 im Katalog als Uhrensuper Nr. 111/13 (Seite 187).)

 Collections | Museums | Literature

Collections

The model Uhrensuper is part of the collections of the following members.

 Forum

Forum contributions about this model: Neckermann-Versand: Uhrensuper WUR8651 Best.Nr. 111/13

Threads: 1 | Posts: 1

Sehr geehrte Mitglieder,

ich bin anfänglich nach der Überholung des WUR 8651 "reingefallen". Nach jeder Überholung führe ich eine Prüfung auf Isolationswiderstand und Berührungsstrom durch. Mein Testgerät gab einen Isolationswiderstandswert aus von <0,01 Mohm. Nach anfänglicher Verwirrung stellte ich fest, das dass Gerät nur einen Spartrafo besitzt. Wenn der Netzstecker also falsch herum in der Steckdose ist, kann der Berührungsstrom bei direktem Chassikontakt also ziemlichen, körperlichen Schaden anrichten.  Es kommen einige Faktoren zusammen, welche mich veranlasst haben hier darauf hinzuweisen:

> es gibt leider keinen Schaltplan zu dem Gerät (hier würde man wohl sofort auf den Spartrafo aufmerksam).

> es sind nur E-Röhren verbaut

> reines Wechselstromgerät

> dem Trafo selbst sieht man seine "Sparfunktion" auf den ersten Blick nicht an.

Alles in allem also durchaus eine schnell zu übersehende Gefahr, da augenscheinlich nichts darauf hindeutet. Und wenn es auch nur einen Instandsetzer/Betreiber vor einem (lebensgefährlichen?) Stromschlag bewahrt, hat sich der Hinweis schon mehr als gelohnt.

Mit besten Grüßen an alle Mitglieder und Leser,

Andreas Rumpf

Andreas Rumpf, 13.Nov.23
