Tornisterfunkgerät R-105M {Р-105М}

• Country
• Soviet Union

• Manufacturer / Brand
• B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works

• Year
• 1964–1984 ?

• Category
• Military Transceiver (TRX)

• Radiomuseum.org ID
• 75611

• Picture
• Schematics

Previous Next

Previous Next

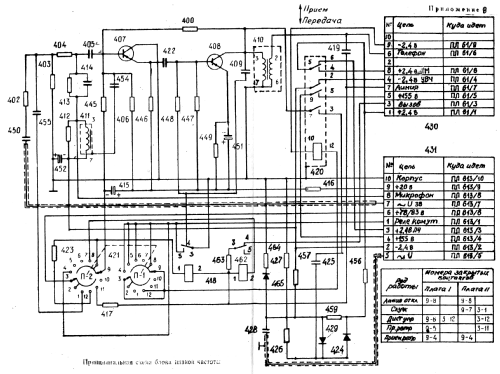

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• 1Ж17Б 1Ж18Б 1Ж18Б 1Ж18Б 1Ж18Б 1Ж18Б 1Ж18Б 1Ж18Б 1П24Б 1Ж29Б

• Number of Transistors
• 5

• Semiconductors

• Main principle
• Transceiver; ZF/IF 793 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 4 x 1,2 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Tornisterfunkgerät R-105M {Р-105М} - B-8865 V8865 post box Nr.

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 170 x 325 x 310 mm / 6.7 x 12.8 x 12.2 inch

• Notes

• R-105M {Р-105М}: militärisches Tornisterfunkgerät, Frequenzbereich 36,0 - 46,1 MHz, Ablesegenauigkeit +/- 4 kHz, eingeb. Eichmarkengeber; Telephonie FM (F3).

  Gehäuse aus Kunststoffmaterial, durch Gummidichtungen Schutz gegen Spritzwasser und kurzes Eintauchen. Vorne im Gerät Sendeempfängereinschub, hinten vier 1,2 V Akkumulatoren KN14. 1,5 m Kulikow - Stabantenne als Marschantenne, 2,7 m Stabantenne (6 Antennenstäbe, aufgesetzt die 1,5 m Kulikow - Antenne) als Fernantenne, 40 m Langdrahtantenne, zum Fahrzeugbetrieb können die 1,5 m oder 2,7 m -Antennen an einer Halterung angebracht werden.

  Eingerichtet für Fernbetrieb, zwischen zwei Geräten ist auch eine Diensttelephonverbindung möglich.

  Stromversorgung mittels vier 1,2 V Akkumulatoren KN14, Erzeugung der Anodenspannung mittels Transverter.

  Als vollständig austauschbares Nachfolgegerät der rein röhrenbestückten Vorgängerversionen der D-Version (beispielsweise des R-105D {Р-105Д}) verbreiteter Einsatz in der NVA bei den mot. Schützenregimentern, Artillerie und Flab, bei der Volkspolizei, den Grenztruppen und der GST in der DDR, in der sowjetischen Armee und weitverbreitet bei den Streitkräften des Warschauer Pakts.

  Die Geräte R-105M {Р-105M} (36,0 - 46,1 MHz), R-108M {Р-108M} (23,0 - 36,5 MHz) und R-109M {Р-109M} (21,5 - 28,5 MHz) unterscheiden sich lediglich in den Frequenzbereichen.

  ---

  R-105M {Р-105M} : Soviet (& Warzaw Pact) portable military transceiver, range 36,0 - 46,1 MHz, telephony FM (F3), P_out 1,2 watts, needs head- or handset.

  Plastic cabinet, immersion proofed by rubber washers. 1,5 m Kulikow - rod antenna for portable use, 2,7 m rod antenna (6 antenna elements and 1,5 m Kulikow antenna on top) or  40 m long wire antenna im semistationary use, vehicle mount for the 1,5 m and 2,7 m antennas for mobile use on vehicle.

  Provision for remote control and service telephone connection to remote control site.

  Powered by four 1,2 V accumulators KN14, transverter power supply to generate HT.

  The sets R-105M {Р-105M} (36,0 - 46,1 MHz), R-108M {Р-108M} (28,0 - 36,5 MHz) and R-109M {Р-109M} (21,5 - 28,5 MHz) or of similar construction but with different frequency ranges.
  Transceiver was manufaktured in SU Aleksandrov Radio Works, (Post Box M-5985) too.

  The sets did replace the earlier hollow state sets with the D suffix, e.g. R-105D {Р-105D}.
