Funkstation R-113 {Р-113}

B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works

Data
Forum
Pictures
Collections

  • Year
  • 1966 ??
  • Category
  • Military Transceiver (TRX)
  • Radiomuseum.org ID
  • 101996

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 21
  • Main principle
  • Transceiver
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 13 / 26 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Funkstation R-113 {Р-113} - B-8865 V8865 post box Nr.
  • Shape
  • Miscellaneous shapes - described under notes.
  • Notes

  • Funkgerät R-113: militärisches FM - Kurzwellenfunkgerät, Frequenzbereich 20,0 - 22,375 MHz (96 Fixfrequenzen mit 25 kHz Kanalabstand), Betriebsart Telephonie FM F3, Ausgangsleistung 16 Watt.

    Stromversorgung vom 24 V -Fahrzeugbordnetz mittels Umformersatz.

    Antennen: 4 m Panzer - Stabantenne, 2,5 m Behelfsantenne, mittels Antennenfilter gemeinsamer Anschluss mit den Funkgeräten R-112 und R-123 an einer gemeinsamen Antenne.

    Einsatz in gepanzerten Fahrzeugen der Sowjetarmee und von Steitkräften des Warschauer Pakts (u.a. NVA), das Gerät ersetzte das Panzerfunkgerät 10 RT.

    Transceiver R-113: military frequency modulated shortwave transceiver, frequency coverage 20,0 - 22,375 MHz (96 channels with 25 kHz channel spacing), operation mode frequency modulated telephony F3.

    Powered from 24 V vehicle battery via rotary converter.

    Antennas: 4 m armoured vehicle rod antenna, 2,5 m emergency antenna. By means of an antenna filter unit, the R-113 and R-123 could be operated on one common antenna.

    The R-113 has been used by the Soviet Army and Armed Forces of several Warsaw Pact countries.

  • Literature/Schematics (1)

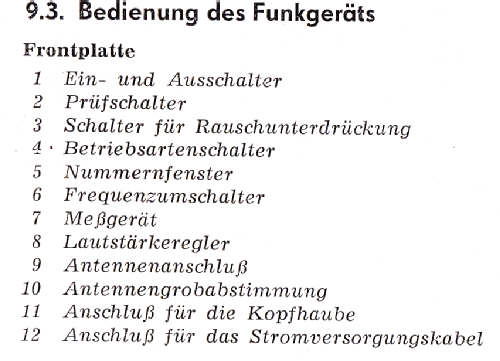

  • Funkgeräte kleiner Leistung, Militärverlag DDR 1966
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Funkstation is part of the collections of the following members.

Literature

The model Funkstation is documented in the following literature.

 Forum

Forum contributions about this model: B-8865 V8865 post: Funkstation R-113 {Р-113}

Threads: 1 | Posts: 1

frequenzbereich des gerätes :

20 000KHz bis 22 375 KHz , gerastet im  25 KHz-Raster

Präziser Aufbau in Form von 4 leicht lösbaren Baugruppen.

Abstimmung der Resonanzkreise mittels präzise  einstellbarem  5-fach-Drehko , zahnradgekoppelt zur Oszillatorbaugruppe  .

Aufbau in geschlossenen Aluminium-Druckgussgehäusen, die mittels Schraubverbindungen untereinander  , und mittels Seckverbindungen  zur Frontplatte hin verbunden sind.

Die Bauweise hat viel Ähnlichkeit mit teuren  deutschen WM-Geräten . Der P113= R113 ist  für sehr wenig Euro zu bekommen. Wer eine Freude an dieser alten Röhrentechnik hat  und diese NIE wiederkehrende :

"Ansammlung von besonderen  DÜFTEN "

 kennt oder würdigt , dem stehen  mit dem R113 einige Stunden preiswerte GLÜCKSEELIGKEIT in Sachen Radio und Funk bevor ! ?

Auf der hamradio 2008 hab ich für 25 Euro das schwere Gerät gekauft , das keiner wegen seines Gewichtes haben  wollte und auch dem  freundlichen ungarische Verkäufer war es den Rücktransport nicht wert. Er konnte ja nicht wissen , dass die stabile Bauweise eine Verwendung als Stuhl im überfüllten Interregio-zug  erlaubte.  Mancher Zugfahrer erkundigte sich nach meinem militärischen Untersatz  , und so hatte ich ihn dankbar an mein Herz geschlossen , bis ich zuhause  von meiner lieben Frau aus den Höhen des " BOATANCHOR" wieder  auf den Boden zurückgeholt wurde.





Armin Eppinger, 19.Dec.08
