• Country
• Denmark

• Manufacturer / Brand
• Bang & Olufsen (B&O); Struer

• Year
• 1983–1986

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 240811

• • Brand: B&O

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Details
• Record Player (not changer); Hi-Fi equipment

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

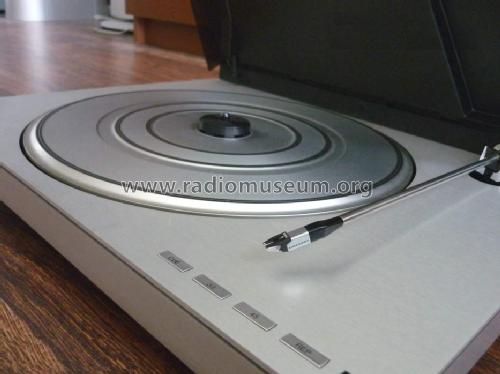

• Model: Beogram 5000 5803 - Bang & Olufsen B&O; Struer

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 420 x 75 x 324 mm / 16.5 x 3 x 12.8 inch

• Notes

• Der Plattenspieler Beogram 5000 gehört zum  Beosystem 5000 und stellt eine Weiterentwicklung des Beogram 1800 dar. Im Design und den äußeren Abmessungen wurde das Modell auf die anderen 5000er Systemkomponenten abgestimmt. Nachfolger wurde der Beogram 5005 mit Tangential-Tonarm.  Verbunden mit einem Beomaster  5000 konnte der Beogram 5000 komplett mit dem Master Control Panel 5000 fernbedient werden.

  Technische Daten :
  Typ: 5803
  Tonabnehmersystem:  MMC 4
  (Output mV/cm/s RMS 0,6)
  Frequenzbereich: 20 … 20.000 Hz
  Übersprechdämpfung:  > 17 dB  (50 … 15.000 Hz)
  Nadel: elliptischer Diamant 6 x 17 μm
  Nadelträger: konisches Aluminiumrohr
  Nadelmasse eff.: 0,4 mg
  Elastizität: 25 μm/mN
  Gesamtgewicht: 1,6 g

  Umdrehungen/ min: 33 – 45
  Gleichlaufschwankung: < ± 0,2%
  Leistungsaufnahme: < 10 W
  Netzfrequenz: 50 – 60 Hz

  Anmerkung: 1 £ ≈3,80 DM (1985)

• Net weight (2.2 lb = 1 kg)
• 6 kg / 13 lb 3.5 oz (13.216 lb)

• Price in first year of sale
• 169.00 £

• Mentioned in
• - - Manufacturers Literature (Beoworld, Beocentral)

• Author
• Model page created by Eberhard Fuchs. See "Data change" for further contributors.
