HiFi-Stereo-Deck 8200

• Country
• Germany

• Manufacturer / Brand
• BASF, Badische Anilin- & Soda-Fabrik, EMTEC; Ludwigshafen

• Year
• 1973–1978

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 29150

• Picture

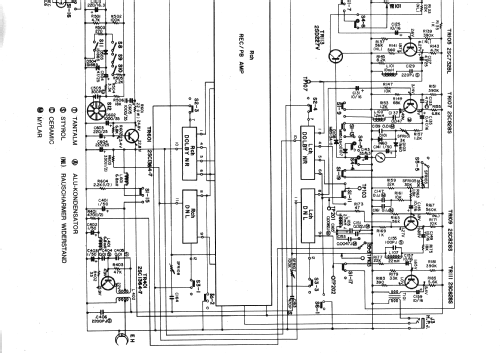

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 40

• Semiconductors
• 2SC100 2SC732 2SD227 2SC828 2SK30 2SA628 2SC1364

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Cassette-Recorder or -Player

• Power type and voltage

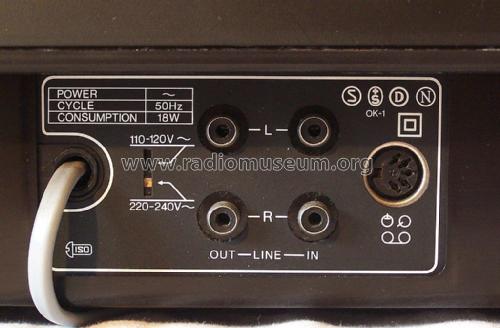

• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: HiFi-Stereo-Deck 8200 - BASF, Badische Anilin- & Soda-

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 407 x 147 x 270 mm / 16 x 5.8 x 10.6 inch

• Notes

• Aufnahme/Wiedergabe.Wiedergabe nur mit Rundfunkgerät oder Verstärkeranlage; Kopfhörer-Ausgang. Ausführung in weiß und schwarz.Verkauf über die Weltfunk anlässlich der Funkausstellung 1975

  Halbleitertypen teils mehrfach vorhanden

• Net weight (2.2 lb = 1 kg)
• 5.4 kg / 11 lb 14.3 oz (11.894 lb)

• Price in first year of sale
• 845.00 DM

• External source of data
• Erb

• Source of data
• Katalog RFP 1973 / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkschau (16/1975, S. 32, 33, 34, 35, 36)
