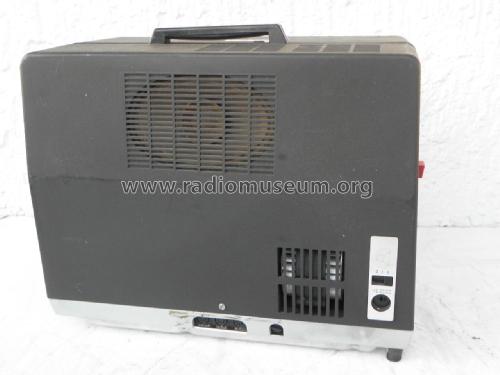

16 mm Schmalfilm-Projektor P6 automatic TS

Bauer, Eugen; Stuttgart

Data
Forum
Pictures
Collections

  • Year
  • 1970 ??
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 331426

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Other Combination - see Notes
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 220; 240; 250 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 20 W (undistorted)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: 16 mm Schmalfilm-Projektor P6 automatic TS - Bauer, Eugen; Stuttgart
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 392 x 322 x 226 mm / 15.4 x 12.7 x 8.9 inch
  • Notes

  • Der Bauer P6 automatic 16mm-Schmalfilm-Projektor wurde von etwa 1965 bis 1976 in verschiedenen Ausführungen produziert.

    Das Modell P6 automatic TS eignet sich für die Licht- und Magnettonwiedergabe.

    Beleuchtung: 24 V / 250 W Halogenlampe
    Motor: Kondensator-Asynchronmotor ca 100 VA
    Bildfrequenz: 18 und 24 Bilder /sec ±1 Bild
    Umlaufblende: starre Dreiflügelblende
    Tonlampe: DC 6 V / 1 A, Bajonett
    Lichttonabtastung: Silizium-Fotolement Siemens BPY
    Magnettonabtastung: kombinierter Aufnahme-/Wiedergabekopf 80 mH, Löschkopf 2 mH

    Verstärkerdaten:
    Leistung (Sinus): 20 W an 8 Ω
    Klirrfaktor: < 1% bei 20 W, 1 kHz
    Frequenzgang:

    • Plattenspieler, Mikro-Vorstufe: 50 Hz ... 15 kHz, ±3 dB
    • Lichttonwiedergabe: 50 Hz ... 7 kHz
    • Magnettonwiedergabe: 50 Hz ... 12 kHz
    • Magnettonaufnahme: 50 Hz ... 12 kHz
  • Net weight (2.2 lb = 1 kg)
  • 16 kg / 35 lb 3.9 oz (35.242 lb)
  • Mentioned in
  • -- Original prospect or advert
  • Author
  • Model page created by Werner Wussow. See "Data change" for further contributors.
