10 Transistor AM-FM AFC

Belair Enterprises; Hawthorne CA

Data
Forum
Pictures
Collections

  • Year
  • 1965 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 241774

 Technical Specifications

  • Number of Transistors
  • 10
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Dry Batteries / AA: 4 x 1.5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: 10 Transistor AM-FM AFC - Belair Enterprises; Hawthorne
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 185 x 135 x 50 mm / 7.3 x 5.3 x 2 inch
  • Notes

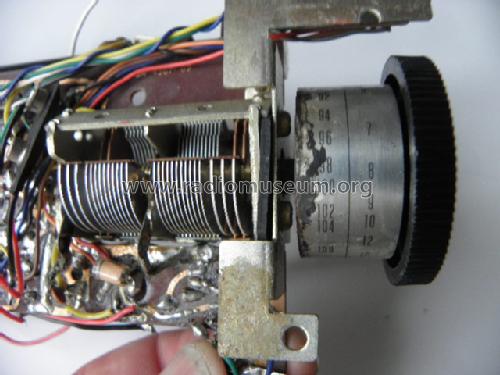

  • Ganged dial with high gear ratio. Telescopic antenna 68 cm. Connector for earphone.

    Height including carrying handle (100 mm without).

    Die Skala ist drehbar und wird durch das daneben befindliche Drehrad indirekt gedreht, dieses erfolgt über eine große Übersetzung. Der Wellenbereichsschalter ist über der Skala angeordnet. Der Netzschalter ist gleichzeitig der Lautstärkenregler und ist oben links. Die Antenne hat 6 Glieder und ist 68 cm lang, am oberen Glied befindet sich eine kleine Antennenspitze, diese ist so ausgebildet, dass bei ruhender Antenne dieses Teil in einen Schlitz im Gehäuse einrastet (siehe Bild). Das Radio hat an der linken Außenseite einen Ohrhöreranschluss.

    Die Höhe des Radios ist mit dem Tragegriff gemessen, dieses ist festsitzend am Gerät. Ohne Griff gemessen ist das Radio 100 mm hoch.

    Made in Japan

  • Net weight (2.2 lb = 1 kg)
  • 0.630 kg / 1 lb 6.2 oz (1.388 lb)
  • Author
  • Model page created by Werner Wussow. See "Data change" for further contributors.
