• Pays
• USA

• Fabricant / Marque
• Bendix Radio Division; Baltimore, MD

• Année
• 1959 ?

• Catégorie
• Autoradio, evtl. kombiniert mit Tonspeichergerät

• Radiomuseum.org ID
• 150189

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12BL6 12AD6 12EK6 12FM6 12DY8

• No. de transistors
• 3

• Semi-conducteurs
• 2N270 2N1227 2N1227

• Principe général
• Superhet allgemein; ZF/IF 262,5 kHz

• Gammes d'ondes
• Mittelwelle, keine anderen.

• Tension / type courant
• AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 12 Volt

• Lautsprecher
• - Dieses Modell benötigt externe(n) Lautsprecher.

• Material
• Metallausführung

• De Radiomuseum.org
• Modèle: 05BH COLF-18810 - Bendix Radio Division;

• Form
• Chassis - Einbaugerät

• Remarques
• Battery operated 5 tube 3 transistor custom built automobile AM receiver for 1960 Lincoln automobiles. Sams photofact set 497 folder 11 date 9-60 features the model 05BH with number COLF-18810 and COLY-18805 as the same schematic.

• Literatur/Schema (1)

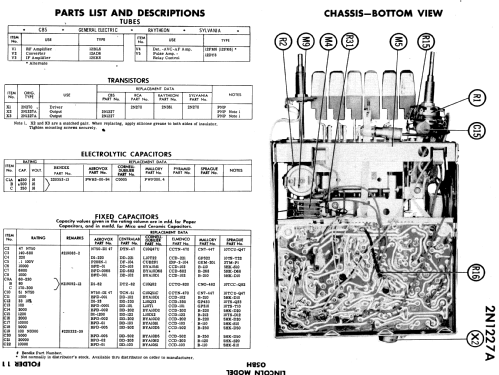

• Photofact Folder, Howard W. SAMS (Set 497 folder 11 date 9-60)

• Auteur
• Modèle crée par Peter Hoddow. Voir les propositions de modification pour les contributeurs supplémentaires.
