• País
• Estados Unidos

• Fabricante / Marca
• Bendix Radio Division; Baltimore, MD

• Año
• 1948/1949

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 34395

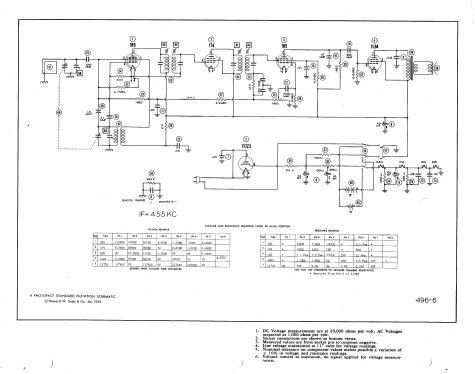

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 1R5 1T4 1U5 1LB4 117Z3

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red / Baterías o pilas / AC/DC 105-120 / 67.5 & 6 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Potencia de salida
• 0.11 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: 55X4 - Bendix Radio Division;

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Anotaciones

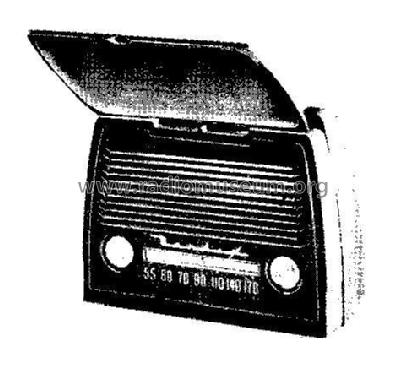

• The Bendix model 55X4 is a 3 power operated portable superheterodyne receiver with an incorporated loop antenna. The off-on switch is actuated by flip up front door.

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Collector's Guide to Antique Radios 4. Edition

• Referencia esquema
• Rider's Perpetual, Volume 20 covering 1950

• Mencionado en
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Documentación / Esquemas (1)
• Beitman Radio Diagrams, Vol. 09, 1949 (SAMS Photofact Date 3-49-496-6, set 58 folder 6)

• Otros modelos

• Donde encontrará 445 modelos, 360 con imágenes y 221 con esquemas.
