• Country
• Germany

• Manufacturer / Brand
• Berliner Elektros-Ges.m.b.H. (Wommella, BEG); Berlin-Schöneberg

• Year
• 1902–1910

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 185907

Audio (to hear)

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• from Radiomuseum.org

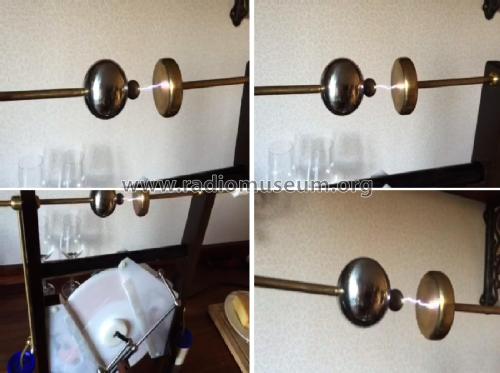

• Model: Wommelsdorfsche Kondensatormaschine Influenzmaschine nach Wehrsen - Berliner Elektros-Ges.m.b.H.

• Shape
• Tablemodel, with any shape - general.

• Notes

• Gemäss Hersteller hat die betriebssichere Wommelsdorfsche Kondensatormaschine die zehnfache Leistung einer Influenzmaschine gleicher Grösse. Für Hochfrequenz-, Radio-, Röntgen- und Gleichstromversuche. Deutsches Reichspatent.

  Tatsache ist: Patent DE145440 Kondensatormaschien (Condenser machine) stammt vom 18. Juli 1902. Es folgen weitere Patente von H. Wommelsdorf:
  "Querkonductor für Influenzmaschinen," 23 November 1904. Neutralizer with dial and curve to avoid the driving belt. DE161211

  "Aus einzelnen isolierenden Platten mit zwischenliegenden Sektoren bestehende Scheibe für Kondensatormaschinen," 9 August 1905. Disks with embedded sectors. DE176415

  "Kondensatormaschine," 8 March 1904. Condenser machine with double rotation. DE178052

  "Static-Influence Electric Machine," 17 March 1908. Disks with embedded sectors for influence machines. US882508 und "Electrical Multiple Influence or Condenser Machine, " April 7 1908. Wommelsdorf condenser machine with double rotation. US883846

  "Scheibe für Influenz- und Kondensatormaschinen," 25 December 1910. Disks with embedded sectors. See also DE271742. DE238344

  "Influenzmaschine," 23 August 1910. Machines with insulation in Bakelit. DE244155

  "Scheibe für einseitig wirkende Influenzmaschinen," 17 May 1911. Disks with rised borders for increased insulation. DE240325 und "Scheibe für Influenz- und Kondensatormaschinen," 11 November 1912. Disks with embedded sectors for condenser machines. AT56127 und "Influence Electric Machine," 26 August 1913. Electrostatic machine with insulated sectors and inductors, and disks accessed through the edges. Contains detailed drawings. US1071196

  "Kondensatormaschine," 21 March 1919. The classical form of the condenser machine. DE321622

  "Elektrophor," 23 February 1922. An electrophorus with two dielectric plates. See also DE376196. DE370980

  "Influenzmaschine, deren Beläge nicht nur von einen festen Isoliertoff umgeben sind, sondern auch noch in ein flüssiges Dielektricum tauchen," 13 April 1923. Machine using embedded sectors and liquid dielectric. DE392554 und Elektrostatische Maschine, deren Induzierende Teile von einen Flüssigen Dielektricum umgeben sind," 25 December 1924. Machine with the inductor plates immersed in liquid dielectric. DE 420402

  "Influenz- oder Kondensatormaschine," 25 December 1925. Machines with sectors suspended in the air. DE443699

  "Stromabnehmer für Influenzmaschinen," 23 February 1928. Charge collecting brush construction. DE479991

  "Reibungselektrisierapparat," 29 April 1928. A simple friction machine. DE482298 und als letztes Patent: "Verfahen zum Betrieb von Influenzmaschinen mit mehr als zwei Polen," 7 February 1931. Machines with more than two poles. DE546363

  Siehe auch Ramsden, Wimshurst, Bonetti (kontaktlos) A. Wehrsen (1903 etc.), G.S. Piggott (1911), P. Atkinson (1883, 1885), G.J. und D.C. Moore (1902), O. Baysdorfer (1906), W.C. Shinn (1907), T.H. Patee (1912), K.S. Lemström (1899 etc.), R.J. Van de Graaff 1935), E. Thomson (1906), H.B. Todd (1902), R. Voss (1889), J.H.G. Burboa (1904), W.R. Pidgeon (1899 etc.), A.E. Dean (1907).

• Source of data
• Der Radio-Amateur; Nesper (62)

• Author
• Model page created by Georg Richter. See "Data change" for further contributors.
