Störsuch-Empfänger 8189

Biennophone; (Marke)

Data
Forum
Pictures
Collections

  • Year
  • 1956 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 357233
    • alternative name: Sport AG Biel || Velectra AG

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Dry Batteries / 1.5 & 135 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Störsuch-Empfänger 8189 - Biennophone; Marke
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 310 x 310 x 145 mm / 12.2 x 12.2 x 5.7 inch
  • Notes

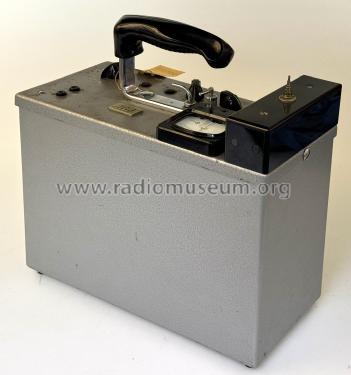

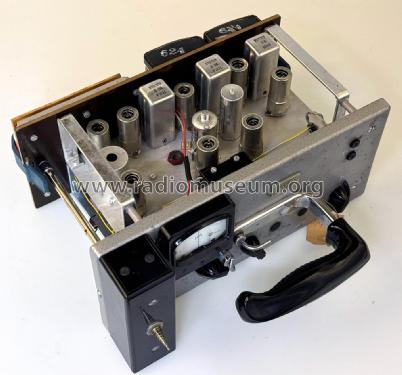

  • Der batteriebetriebene Velectra Empfänger Typ 8189 wurde wahrscheinlich als Störsuch-Empfänger in Superhet-Schaltung eingesetzt. Die Abstimmung mit Drehkondensator ist im Bereich von 900 bis 1200 (kHz?) angegeben. Als Antennen sind 2 Ferritstäbe und eine Teleskop-Antenne im schwarzen Aufsatz vorgesehen.

    Die Messung kann mittels Kopfhörer (Ecouteur) oder Instrument mit Mittenanzeige erfolgen. Unterhalb des Tragegriffs wird das Gerät per Fingerzug am Momentschalter in Betrieb gesetzt.

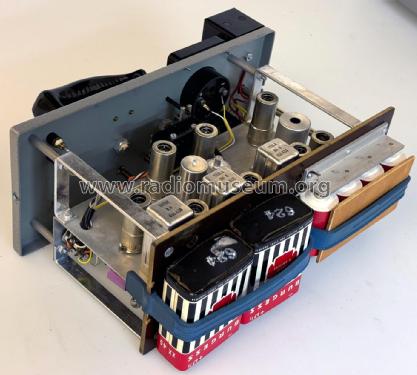

    Die Stromversorgung besteht aus 4 Monozellen in Parallelschaltung (Typ D) und 2 in Reihe geschalteten Anodenbatterien à 67,5 V XX45

  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
