6GW69H Holzgehäuse
Blaupunkt (Ideal), Berlin, später Hildesheim
- Country
- Germany
- Manufacturer / Brand
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Year
- 1939/1940
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 612
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern
Bild aus Servicedoku.

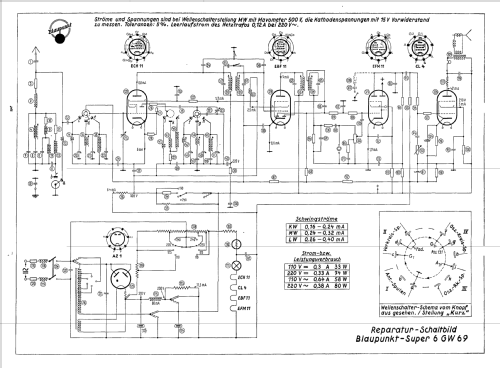

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 468 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- AC/DC-set / 110; 125; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: 6GW69H [Holzgehäuse] - Blaupunkt Ideal, Berlin,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 552 x 378 x 267 mm / 21.7 x 14.9 x 10.5 inch
- Notes
-

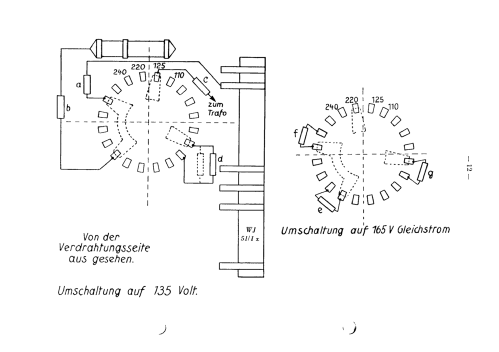

variable Bandbreite . Auch geliefert mit ZF 473 kHz (laut dementsprechende Aufdruck am Chassis). 135, 150 und 160 Volt Netzspannung möglich mittels ändern bestimmte Widerstande / Netzteil.
Die Kataloge zeigen als Gleichrichter AZ 11, wie auch in den bekannten Geräten verwendet.
Blaupunkt-Schaltbilder (Schenk-Regelien, Lange-Nowisch, 3 Sparren) zeigen jedoch eine AZ1. Abschreibfehler?
- Net weight (2.2 lb = 1 kg)
- 14.5 kg / 31 lb 15 oz (31.938 lb)
- Price in first year of sale
- 250.00 RM
- Source of data
- Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Literature/Schematics (1)
- -- Original-techn. papers.
- Picture reference

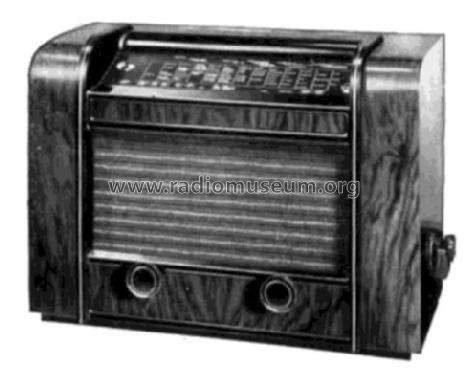

- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
