• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1956/1957

• Category
• Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)

• Radiomuseum.org ID
• 20818

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 24

• Valves / Tubes
• PCC84 PCF82 EF80 EF80 EF80 PCL81 ECC82 ECL80 PCL81 ECC81 PL81 PY83 DY80 EF80 PABC80 PL82 MW43-69 ECC85 EC92 ECH81 EF89 EM80 EABC80 EL84

• Main principle
• Superhet with RF-stage

• Wave bands
• Wave Bands given in the notes.

• Details
• Changer (Record changer); Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

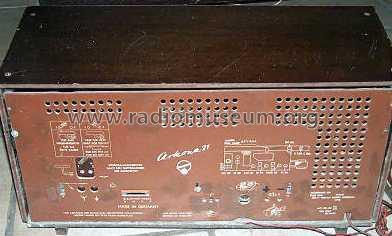

• Model: Arkona 7345 [Ausf. A] - Blaupunkt Ideal, Berlin,

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 1190 x 920 x 650 mm / 46.9 x 36.2 x 25.6 inch

• Notes

• Fernseh-Chassis = Cortina 7322;
  Rundfunk-Chassis = Barcelona;
  Phono-Chassis = Perpetuum-Ebner Rex A.

  Die komplette "Kundendienstschrift BLAUPUNKT Fernseher Jahrgang 1956/57" ist beim Modell Palermo 90° 7361 abgelegt. Diese enthält alle Unterlagen für die Geräte

  • Cortina 70° 7322
  • Arkona 70° 7345
  • Sevilla 90° 7350
  • Palermo 90° 7361

  Es wurden zwei Revisionen der Modelle vorgenommen, die in diesen Unterlagen dokumentiert sind. Folgerichtig gibt es drei Revisionen der Chassis.

• Net weight (2.2 lb = 1 kg)
• 65 kg / 143 lb 2.7 oz (143.172 lb)

• Price in first year of sale
• 1,598.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1956/57

• Mentioned in
• -- Original prospect or advert (Blaupunkt Fernseher Programm 1956/1957)

• Literature/Schematics (1)
• Lange, Schaltungen der Funkindustrie
