Berlin electronic 7.634.750 ab F 100001

Blaupunkt (Ideal), Berlin, später Hildesheim

Data
Forum
Pictures
Collections

  • Year
  • 1974/1975
  • Category
  • Car Radio, perhaps also + sound player/recorder
  • Radiomuseum.org ID
  • 29400
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

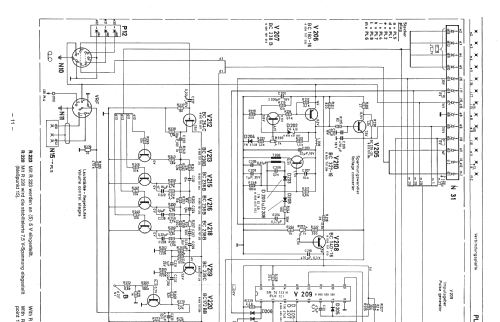

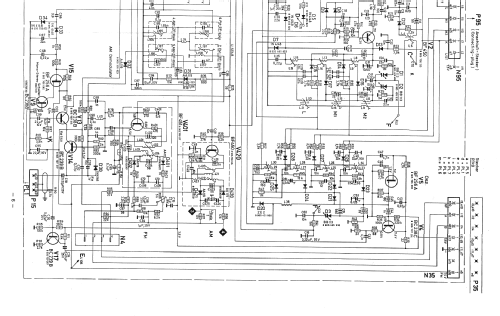

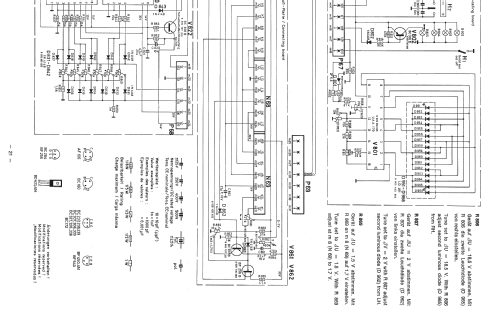

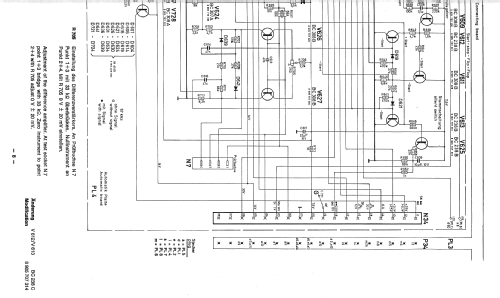

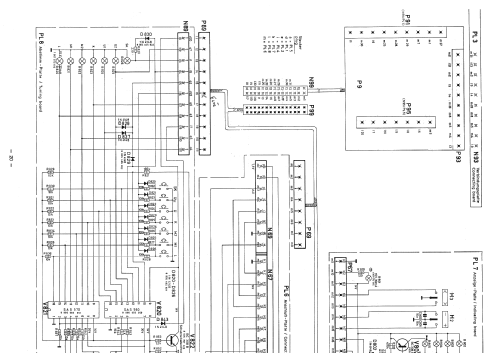

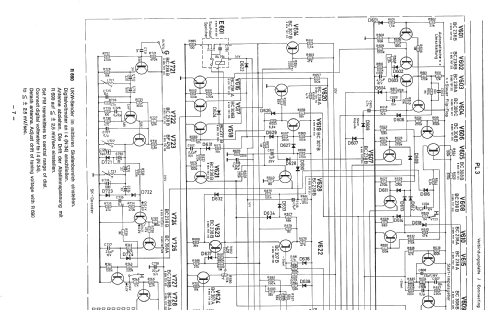

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 106
  • Semiconductors
  • Main principle
  • Superhet with RF-stage; ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details

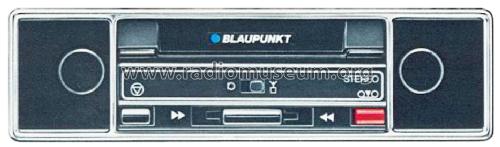

  • Cassette-Recorder or -Player
  • Power type and voltage
  • Storage and/or dry batteries / 12 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 10 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Berlin electronic 7.634.750 ab F 100001 - Blaupunkt Ideal, Berlin,
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 180 x 50 x 170 mm / 7.1 x 2 x 6.7 inch
  • Notes

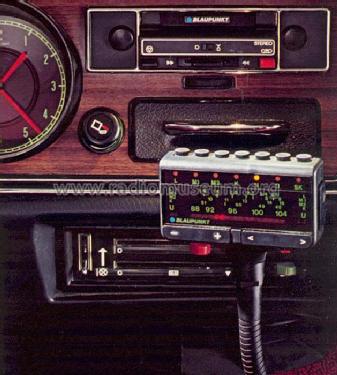

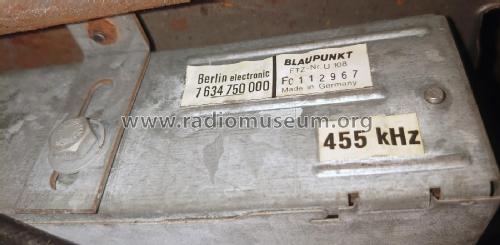

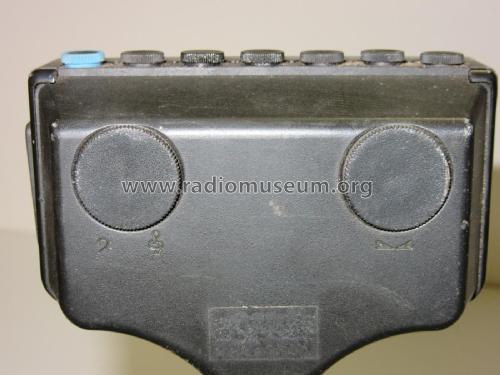

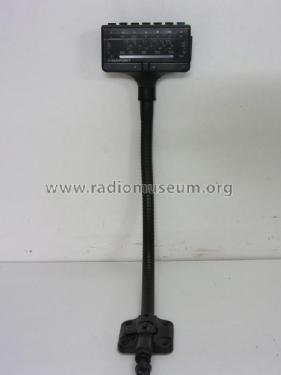

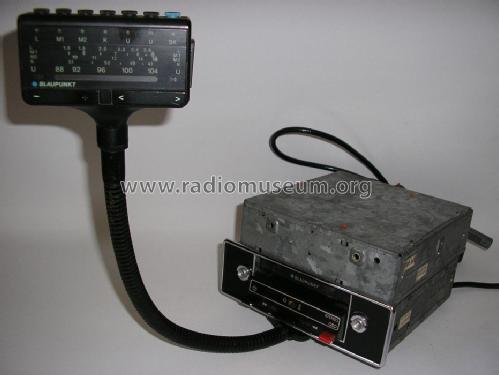

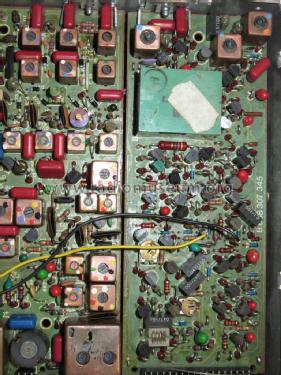

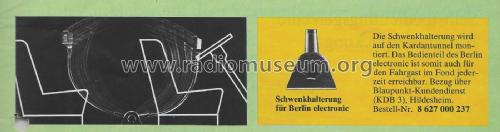

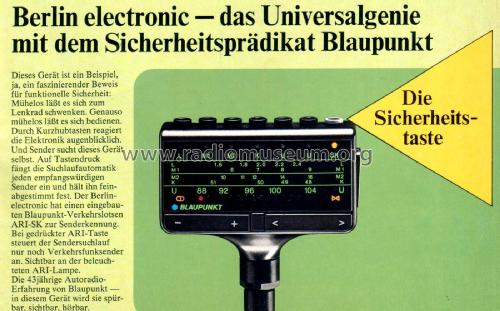

  • Das Blaupunkt-Modell "Berlin electronic 7.634.750" besteht aus Bedienteil (105 x 55 x 47 mm) mit Schwanenhals (400 x 15 mm), Empfänger, Kassettenteil (ACR Berlin). Im Katalog sind 106 Trans. / 149 Dioden gegeben, die technischen Unterlagen (ab Geräte Nr. F 100 001) zeigen 88 Transistoren, 6 ICs, 107 Dioden, 2 Zener Dioden, 6 Kapazitätsdioden und 16 Leuchtdioden. Der Katalog zeigt 7 AM-Kreise und 12 FM-Kreise, die Unterlage zeigt je 11 (Varicapabstimmung). ZF ist mit 455 kHz angegeben, im Katalog mit 460. Ausgangsleistung 2 x 5 Watt. Bänder: LW 150 - 272 kHz, MW1 520 - 900 kHz, MW2 900 - 1620 kHz, KW 5.87 - 6.25 MHz, UKW 87.5 - 104 MHz. Möglicherweise gibt es zwei Varianten, doch haben wir noch keine Unterlage dafür.
  • External source of data
  • Erb

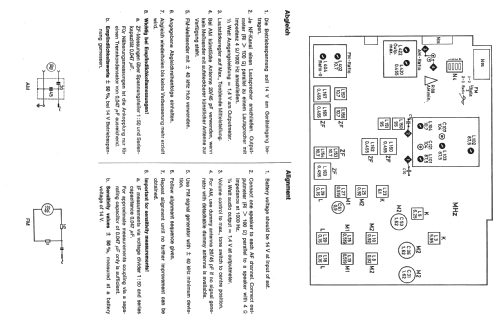

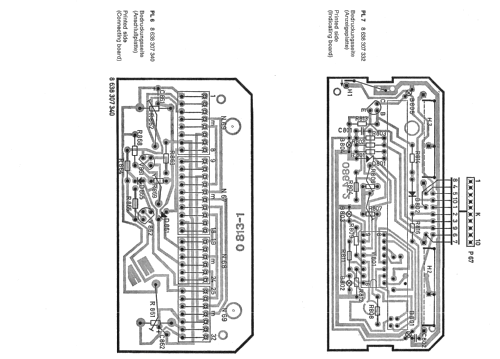

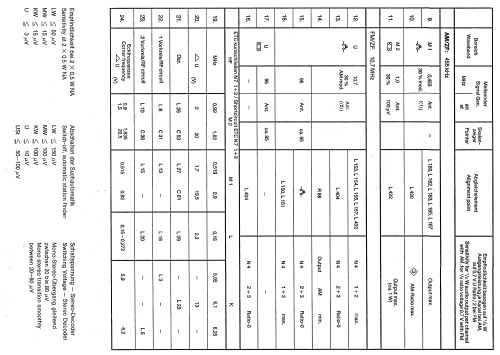

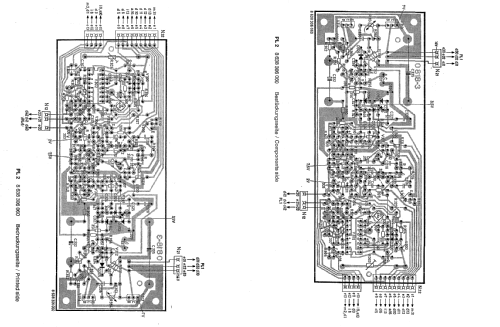

  • Literature/Schematics (1)
  • -- Original-techn. papers.
