Blaupunkt 6W79

• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1939/1940

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 614

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Picture

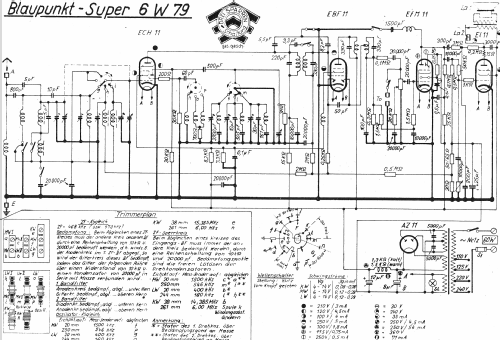

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

Audio (to hear)

• Number of Tubes
• 5

• Valves / Tubes
• ECH11 EBF11 EL11 AZ11 EFM11

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 22 cm = 8.7 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Blaupunkt 6W79 - Blaupunkt Ideal, Berlin,

• Shape

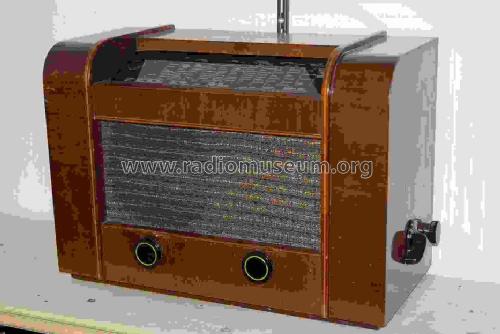

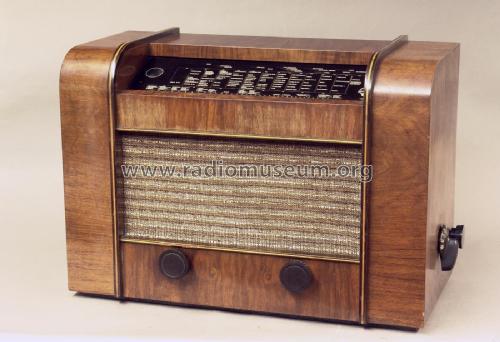

• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 549 x 375 x 262 mm / 21.6 x 14.8 x 10.3 inch

• Notes

• Es wurden auch Geräte ausgeliefert, bei denen das Chassis und die Becher der ZF-Filter von Werksseite mit 473 kHz gestempelt waren. Es existieren also auch Geräte mit einer ZF von 473 kHz!

  var.BBr. Suchen Sie mit Modellname, nicht mit Herstellername. Hier ist für diese Meldung - Blaupunkt 6W79 (6 W 79) - extra so.

• Net weight (2.2 lb = 1 kg)
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Price in first year of sale
• 250.00 RM

• Source of data
• Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange+Schenk+FS-Röhrenbestückung

• Literature/Schematics (4)
• -- Schematic

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
