• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1926–1930

• Category
• Radio module post 1925 (not a part, not a key)

• Radiomuseum.org ID
• 188916

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• from Radiomuseum.org

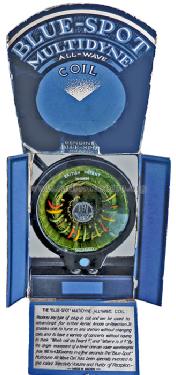

• Model: Blue Spot Multidyne All Wave Coil Steckspule - Blaupunkt Ideal, Berlin,

• Dimensions (WHD)
• 105 x 140 x 20 mm / 4.1 x 5.5 x 0.8 inch

• Notes

• Exportausführung für England.
  Empfangsbereich von 160 m-4300 m. Schaltbar in 8 Stufen. Stiftabstand einstellbar von 10 mm bis 19 mm. Exzentrische Stifte sind drehbar.

  Unterschiede zwischen der deutschen und der britischen Version gab es sowohl bei der Beschriftung als auch bei der Bandbreite. (Siehe Tabelle) Es ist nicht klar, ob das deutsche Unternehmen eine britische Version der deutschen Spule herstellte oder ob F. A. Hughes & Co. Ltd. die Teile importierte und die Spule für die britische Version wickelte und beschriftete.

  Band	Blue-Spot Multidyne Coil	Blaupunkt Multidyne Spule
  Ⅰ	180 - 500	180 – 400
  Ⅱ	250 - 750	180 - 630
  Ⅲ	300 - 1000	215 - 900
  Ⅳ	400 - 1500	280 - 1270
  Ⅴ	550 - 2000	380 - 1750
  Ⅵ	750 - 2800	500 - 2300
  Ⅶ	1000 - 4000	670 - 3150
  Ⅷ	1350 - 5300	900 - 4300



• Net weight (2.2 lb = 1 kg)
• 0.120 kg / 0 lb 4.2 oz (0.264 lb)

• Author
• Model page created by Rudolf Osterkamp. See "Data change" for further contributors.
