• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1968

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 262843

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• AF106 AF121 AF126 AF126 AF126 AF121 AF121 BC108 BC108 AD148 AD148 AA112 BA121 AA119 SIS20 Z1,5 ZG1

• Main principle
• Superheterodyne (common); ZF/IF 460 or 452/10700 kHz; 3 AF stage(s)

• Tuned circuits
• 7 AM circuit(s)     13 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 6/12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Dortmund 7.638.630 [ab Z 595 001] - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 178 x 50 x 147 mm / 7 x 2 x 5.8 inch

• Notes

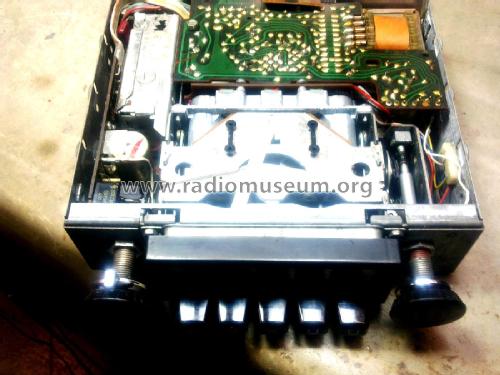

• Autoradio mit mechanisch programmierbaren Stationstasten (Blaupunkt Omnimat).

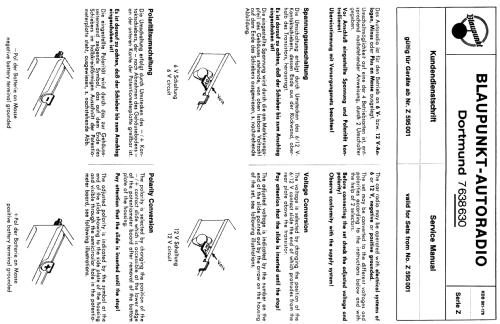

  Für Kraftfahrzeuge mit 6 und 12 Volt, sowie mit Minuspol der Fahrzeugbatterie an Masse, wie auch Pluspol der Fahrzeugbatterie an Masse (umschaltbar). AM und FM mit Variometer-Abstimmung.

  Dioden teilweise mehrfach vorhanden.

• Mentioned in

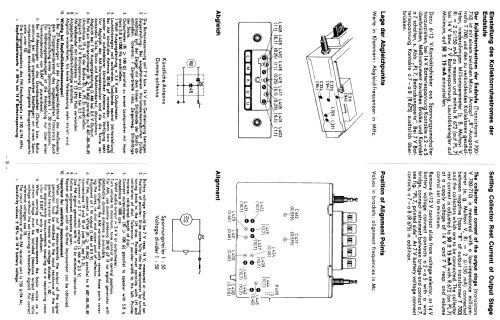

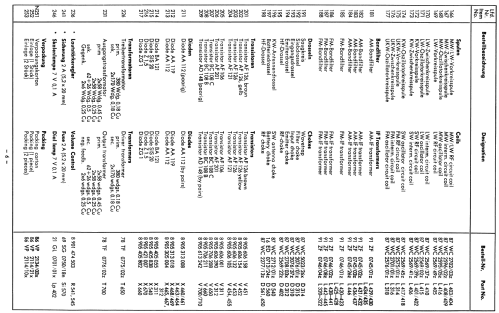

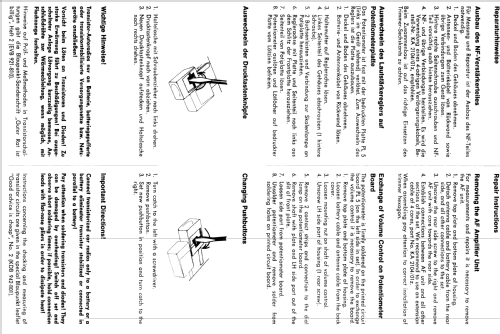

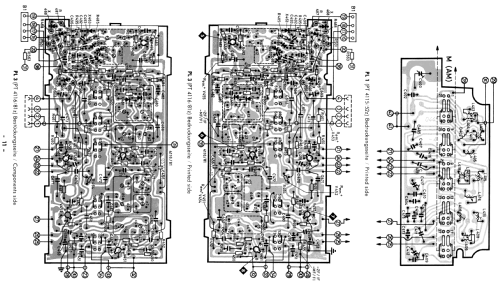

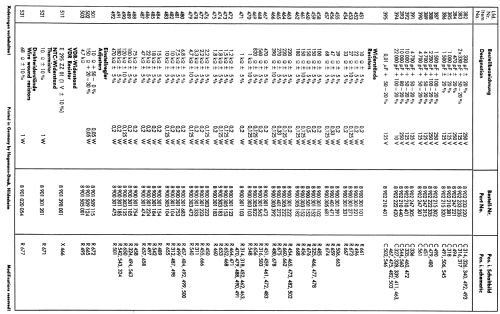

• -- Original-techn. papers.

• Literature/Schematics (1)

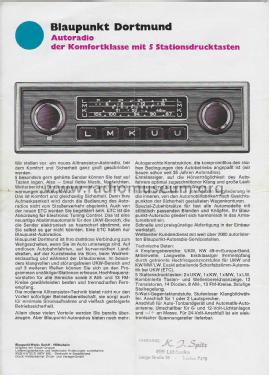

• -- Original prospect or advert (WEB/A6/122D(HDV368), März 1968)
