Essen Stereo CR Super Arimat 7.636.936.010 ab 6900001

• País
• Alemania

• Fabricante / Marca
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Año
• 1977/1978 ??

• Categoría
• Autoradio

• Radiomuseum.org ID
• 124720

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 65

• Semiconductores
• AF106 BF255 BF451 BF450 BC238 BC252 BC338 BD433 BD434 BC328 BC239 BF274 BC253 BC413 BC308 BF254 SN76116 or. MC1310 TCA910 BA111 1N4148 ZPD9,1 ZG1 ZPD5,6 AA119

• Principio principal
• Superheterodino en general

• Número de circuitos sintonía
• 9 Circuíto(s) AM     9 Circuíto(s) FM

• Gama de ondas
• OM, OL y FM

• Especialidades
• Grabador y/o Reprod de cassetes

• Tensión de funcionamiento
• Bateria recargable / 12 Volt

• Altavoz
• - Este modelo usa altavoz exterior (1 o más).

• Material
• Metálico

• de Radiomuseum.org
• Modelo: Essen Stereo CR Super Arimat 7.636.936.010 ab 6900001 - Blaupunkt Ideal, Berlin,

• Forma
• Chasis (tambien de autoradio)

• Ancho, altura, profundidad
• 179 x 43 x 158 mm / 7 x 1.7 x 6.2 inch

• Anotaciones

• ICs: 2; Dickschichtschaltungen: 4; ZF-Aktiv-Hybrid-Filter.
  Integrierter Verkehrslotse. Ausgangsleistung: 2× 5 W.

  Jedes Halbleiter-Bauteil ist einmal gelistet.

• Procedencia de los datos
• Handbuch VDRG 1977/1978

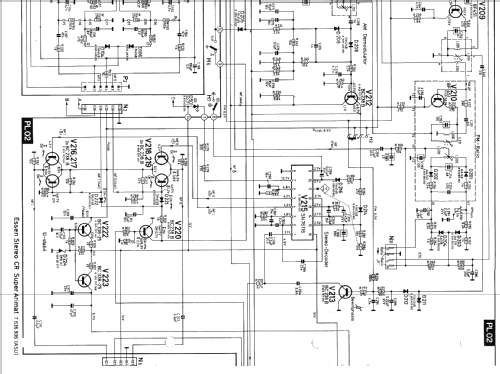

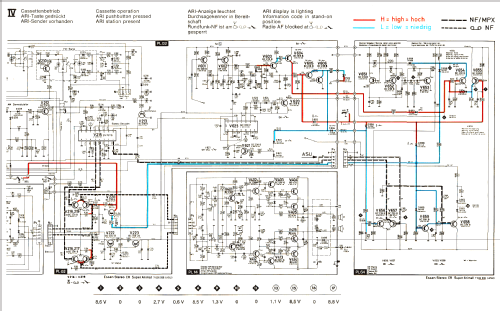

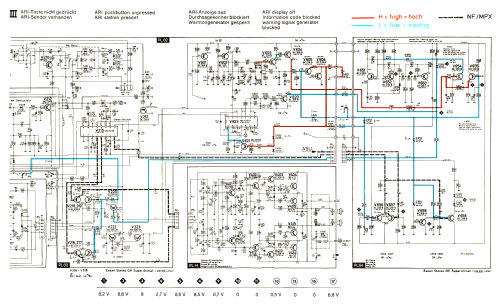

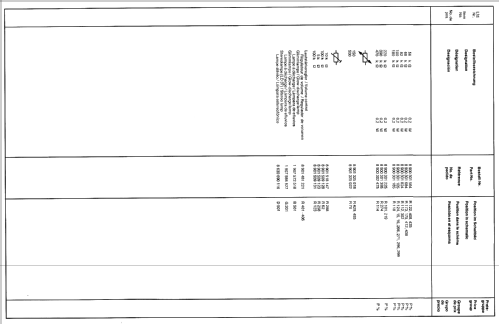

• Documentación / Esquemas (1)
• -- Original-techn. papers.
