F299W ECH11
Blaupunkt (Ideal), Berlin, später Hildesheim
- Country
- Germany
- Manufacturer / Brand
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Year
- 1950/1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 766
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s); Reflex
- Tuned circuits
- 6 AM circuit(s) 6 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 15 cm = 5.9 inch
- Power out
- 4 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

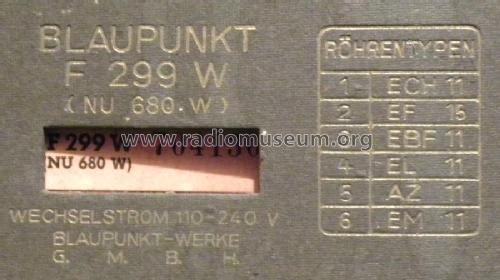

- Model: F299W [ECH11] - Blaupunkt Ideal, Berlin,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 540 x 315 x 215 mm / 21.3 x 12.4 x 8.5 inch
- Notes
- Blaupunkt F299W verwendet bei UKW die erste ZF-Stufe auch als NF-Vorstufe (Reflexschaltung). Variometer-Abstimmung, 4 FM-ZF-Kreise (Bandfilter hinter der ECH11 und zwei ZF-Transformatoren nach EF11 und EBF11) und Flankendemodulation bei UKW.
Schaltung identisch zu Blaupunkt NU670W, NU680W, F269W.
Es gibt auch eine Nachfolgeversion mit 3 Rimlockröhren (ECH42 etc.), wobei die ursprünglichen Chassisausschnitte für die Stahlröhren eingenietete Blechteile für die Rimlockfassungen bekamen.
- Net weight (2.2 lb = 1 kg)
- 8 kg / 17 lb 9.9 oz (17.621 lb)
- Price in first year of sale
- 299.00 DM
- Source of data
- Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange Schaltungen der Funkindustrie, Buch 2
