• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1970

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 162161

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 25

• Semiconductors
• AF106 BF340 BC183 BF243 BC172 BC148 S2066 BC258 AD161 AD162 BA111 AA112 AA119 ZF9,1 1N4148 ZG1

• Main principle
• Superhet with RF-stage; ZF/IF 460/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     13 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 10 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

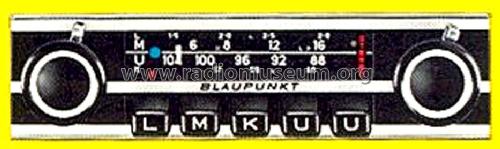

• Model: Frankfurt Stereo 7.630.642 ab 2708501 - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 180 x 50 x 160 mm / 7.1 x 2 x 6.3 inch

• Notes

• Das Autoradio Blaupunkt Frankfurt-Stereo 7630642 ist für den Betrieb an 12 Volt-Anlagen, Minus oder Plus an Masse umschaltbar ausgelegt. Die Ausgangsleistung beträgt 2 x 5 Watt. Anschlußbuchsen für Automatik-Antenne und Auto-Stereo-Tonbandgerät.

  Änderung gegenüber Vorjahresmodell Frankfurt Stereo 7.639.695: Trimmer für Antennen-Anpassung nun von vorn (Loch in Skala rechts) einzustellen. Stereo-Balance wird mit Trimmer an rechter Seitenwand eingestellt.

  Jeder Halbleiter-Typ ist einmal gelistet.

• Net weight (2.2 lb = 1 kg)
• 1.8 kg / 3 lb 15.4 oz (3.965 lb)

• Mentioned in
• Handbuch VDRG 1970/1971

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Andreas Sommerer. See "Data change" for further contributors.
