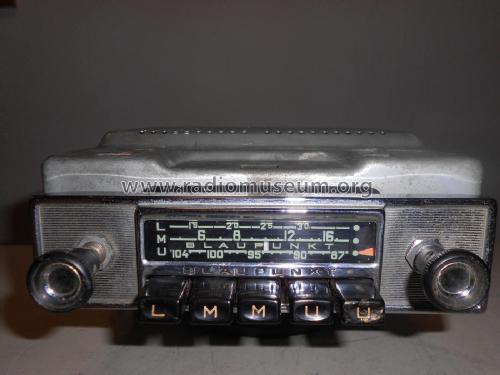

Frankfurt TR de Luxe ab T 100001

• Land
• Deutschland / Germany

• Hersteller / Marke
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Jahr
• 1962/1963

• Kategorie
• Autoradio, evtl. kombiniert mit Tonspeichergerät

• Radiomuseum.org ID
• 24078

• • anderer Name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Marke: Rotstern

• Bilder

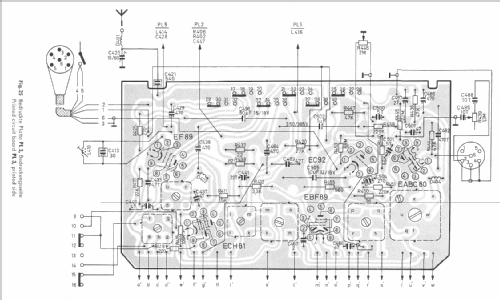

• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• ECC85 EF89 ECH81 EBF89 EABC80 EC92

• Anzahl Transistoren
• 3

• Halbleiter
• E250C50 TF80/30 TF80/30 TF80/30 RL232z RL232z

• Hauptprinzip
• Super mit Mehrfachmischung; ZF/IF 460/10700/6700 kHz

• Anzahl Kreise
• 7 Kreis(e) AM     11 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle und UKW (FM).

• Betriebsart / Volt
• AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 6/12 Volt

• Lautsprecher
• - Dieses Modell benötigt externe(n) Lautsprecher.

• Belastbarkeit / Leistung
• 4 W (Qualität unbekannt)

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: Frankfurt TR de Luxe ab T 100001 - Blaupunkt Ideal, Berlin,

• Form
• Chassis - Einbaugerät

• Abmessungen (BHT)
• 183 x 82 x 168 mm / 7.2 x 3.2 x 6.6 inch

• Bemerkung

• Kat #532 = 365 DM

  Controllo volume - 5 stazioni presintonizzabili (1 LW - 2 MW - 2 FM) - presa Aux.

• Nettogewicht
• 3.6 kg / 7 lb 14.9 oz (7.93 lb)

• Originalpreis
• 345.00 DM

• Datenherkunft extern
• Erb

• Datenherkunft
• HdB d.Rdf-& Ferns-GrH 1961/62

• Literatur/Schema (1)
• -- Original-techn. papers.
