Granada 23400

Blaupunkt (Ideal), Berlin, später Hildesheim

Data
Forum
Pictures
Collections

  • Year
  • 1963/1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 24672
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • 1
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 155; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 8 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Granada 23400 - Blaupunkt Ideal, Berlin,
  • Shape

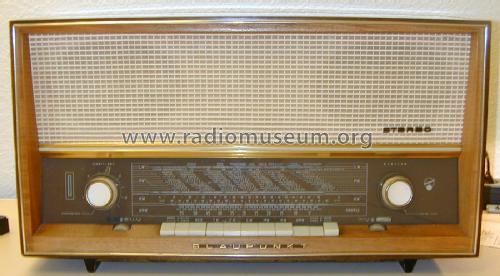

  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 615 x 340 x 238 mm / 24.2 x 13.4 x 9.4 inch
  • Notes

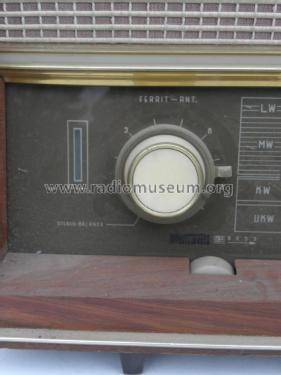

  • Dreh- und abschaltbare Ferritantenne.
    Stereo-NF-Verstärker mit 2 Endstufen je 4 W.

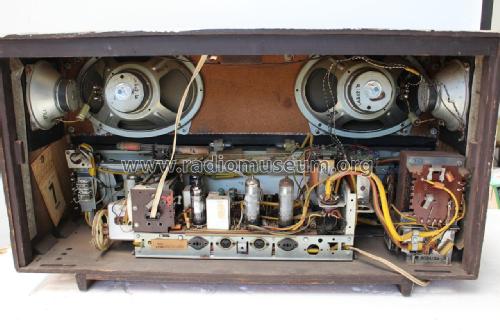

    2 Oval-Lautsprecher 26 x 18 cm, 2 Hochtöner 10 cm.

    Im VDRG werden abweichende Masse zu den Lautsprechern angegeben (mit 21 x 15 cm).
    Die Bedienungsanleitung nennt 2 x 6 W Ausgangsleistung.

  • Net weight (2.2 lb = 1 kg)
  • 11.6 kg / 25 lb 8.8 oz (25.551 lb)
  • External source of data
  • Erb
  • Mentioned in

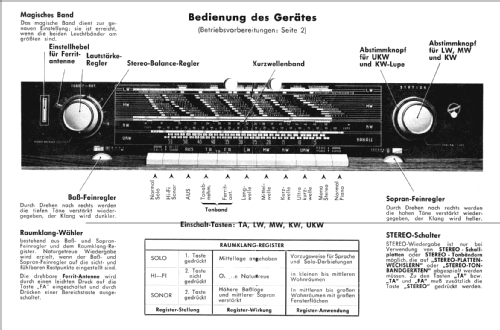

  • - - Manufacturers Literature (Bedienungsanleitung)

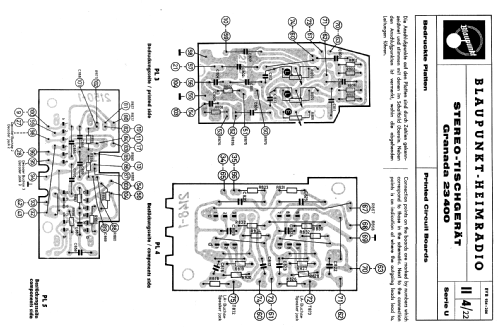

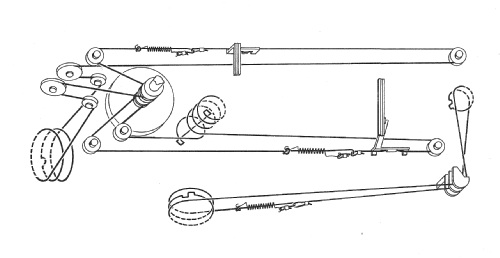

  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Granada is part of the collections of the following members.

 Forum

Forum contributions about this model: Blaupunkt Ideal,: Granada 23400

Threads: 1 | Posts: 1

Kein Stereoempfang

Seit langem sollte der Blaupunkt Granada 23.400 wegen fehlerhaften UKW-Stereoempfang überprüft werden. Außerdem sollte ein generelle Überprüfung des Chassis stattfinden. Das kühle Wetter(Frühjahr 2013), erleichterte das Vorhaben sich daran zu setzen.

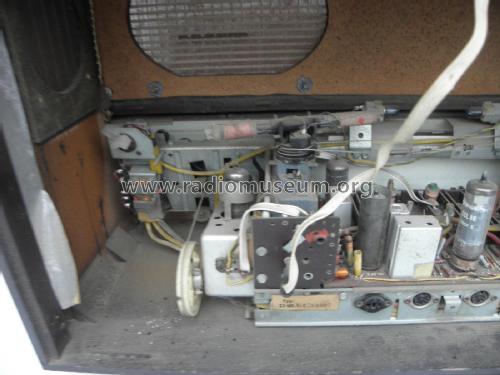

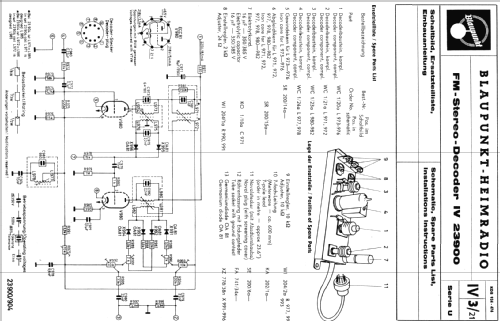

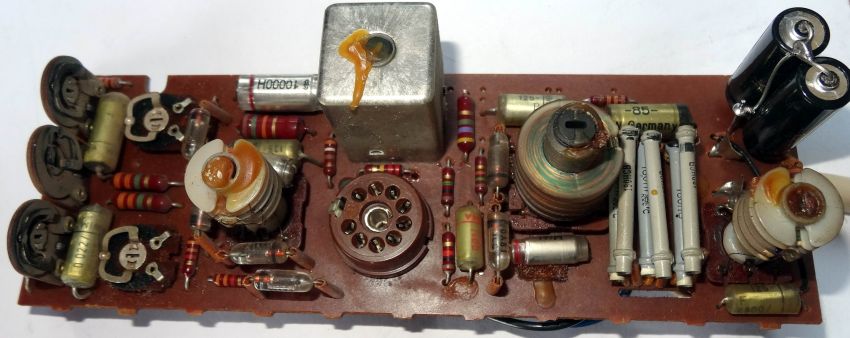

Die verbauten Elkos und Kondensatoren wurden überprüft und ausgetauscht. Aus Mangel an einem Originalelko 100 + 100µF im Netzteil wurden zwei Einzel-C von 150µF eingebaut. Die übrigen Kondensatoren und die Röhren waren einwandfrei. Danach wurde der separat eingebaute Stereodecoder geöffnet, um auch den dort verbauten 16µF/350V-C zu erneuern.

Beim Ausbau der ECC81 fielen feine Haarrisse am Röhrensockel auf, der beim leichtesten Berühren in kleinste Teile zerbröselte. Außerdem gab es kalte Lötstellen am Röhrensockel.

Nach Einbau eines neuen Sockels und 2x 10µF/400V Elkos in parallel Schaltung(anstelle des 16µF) war die Stereowiedergabe auf UKW wieder einwandfrei.

Ursache des fehlerhaften UKW-Empfangs waren die kalten Löstellen. Dank der neuen Elkos und leichtem Abgleich verbesserte sich die Leistung des Empfangsteils und der Verstärkers.

Es grüßt

Heinz Lucas

Attachments

Heinz LUCAS, 18.Sep.13
